Кармановская ГРЭС — конденсационная тепловая электрическая станция в селе Энергетик (городской округ Нефтекамск, Башкортостан). В начале расскажу немного про историю станции, а потом про модернизацию третьего блока.

После Великой Отечественной войны началось восстановление страны и народного хозяйства. Росло потребление электричества, что потребовало ввода новых мощностей, а это на тот момент можно было обеспечить строительством мощных электростанций — в первую очередь тепловых, так как они требовали меньших капитальных затрат.

Другая проблема была в распределении топливных ресурсов. Так уж получилось, что около трех четвертей их запаса находится на востоке страны, а основное потребление — в Европейской части и на Урале…

В 1958 году началась разработка местного Арланского месторождения нефти, имеющего высокое содержание серы и парафина. Эти параметры затрудняли тогда переработку и перекачку нефти, но такую нефть можно было использовать после отъема легких фракций как топливо для тепловой станции.

Поэтому в 1962 году принимается решение о строительстве крупной ГРЭС северо-восточнее деревни Карманово для обеспечения электроэнергией Центра и Урала. А в 1963 году забиваются первые колышки на строительной площадке. Размечается первая ось и вынимается первый кубометр грунта. Строительство станции традиционно началось с освоения площадки, строительства подъездных путей, инфраструктуры. Идет сооружение промышленной базы, очистка ложа будущего водохранилища и подготовка котлована главного корпуса.

Подготовительные работы велись в 1963–1965 годах, а потом началось сооружение производственных объектов электростанции, главного корпуса, дымовой трубы № 1, сооружение гидроузла.

Здесь надо сделать отступление, что аббревиатура ГРЭС расшифровывается как «Государственная Районная Электрическая Станция». К гидро, несмотря на наличие водохранилища, такие электростанции не имеют никакого отношения. Водохранилище здесь используется для охлаждения отработавшего в паровых турбинах пара и охлаждения основного и вспомогательного оборудования. Альтернативным вариантом охлаждения является применение градирен.

Пусковой комплекс первого из шести блоков был введен в работу 16 декабря 1968 года. В дальнейшем, вводя ежегодно по одному блоку мощностью 300 МВт, электростанция в 1973 г. стала самой мощной в Башкирской АССР — 1800 МВт.

В настоящее время электрическая мощность электростанции составляет 1856,2 МВт.

Энергоблок № 3 Кармановской ГРЭС отработал в Единой энергосистеме России 50 лет и выработал более 83 млрд кВт*ч электроэнергии. Распоряжением Правительства РФ от 2 августа 2019 года энергоблок был включён в перечень генерирующих объектов, мощность которых после модернизации будет поставляться на ОРЭМ (Оптовый рынок электроэнергии и мощности России) с 1 января 2023 года. Генеральным подрядчиком проекта модернизации теплотехнического оборудования выступило ООО «Интер РАО — Инжиниринг», одна из ведущих российских инжиниринговых компаний, электротехнического оборудования — ООО «РЕМЭКС».

1. Москва, Ижевск, Нефтекамск и наконец-то проходная Кармановской станции.

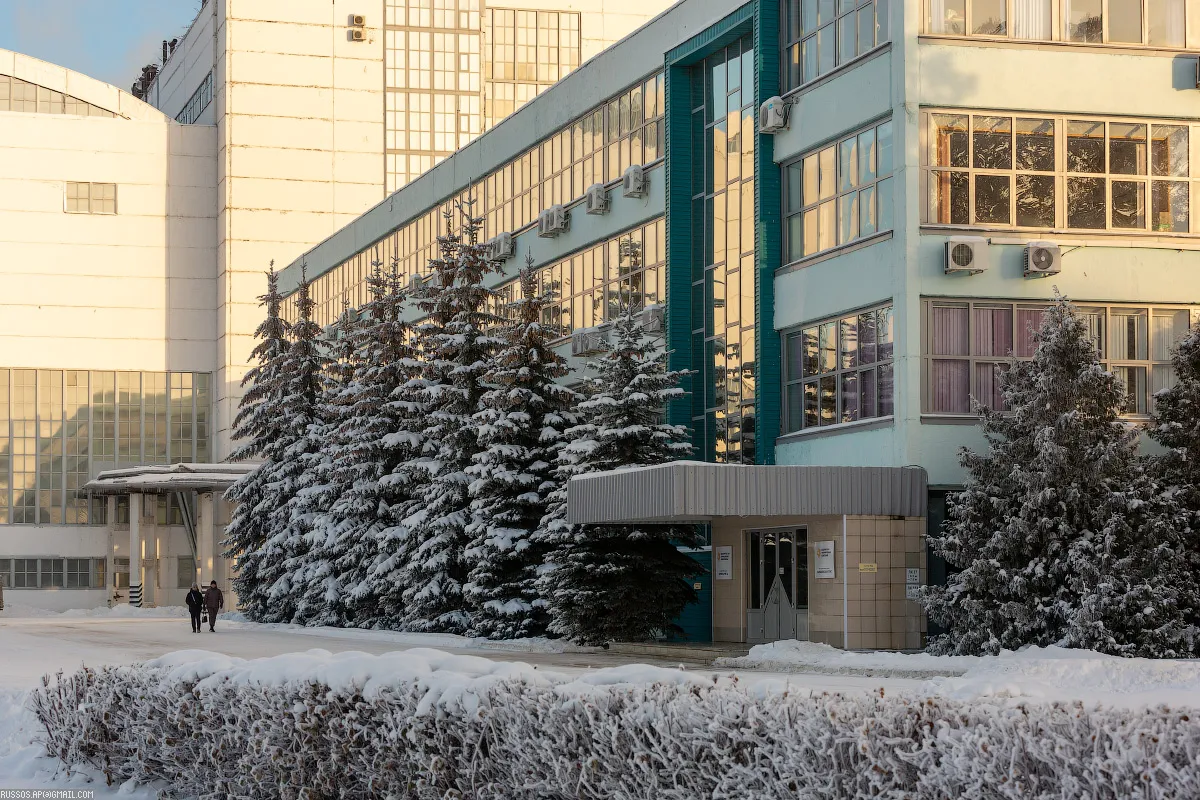

2. После знакомства с директором, Юрием Ковалевым, идем сначала на улицу. Там включили закат и есть возможность снять красивые виды в режимный свет.

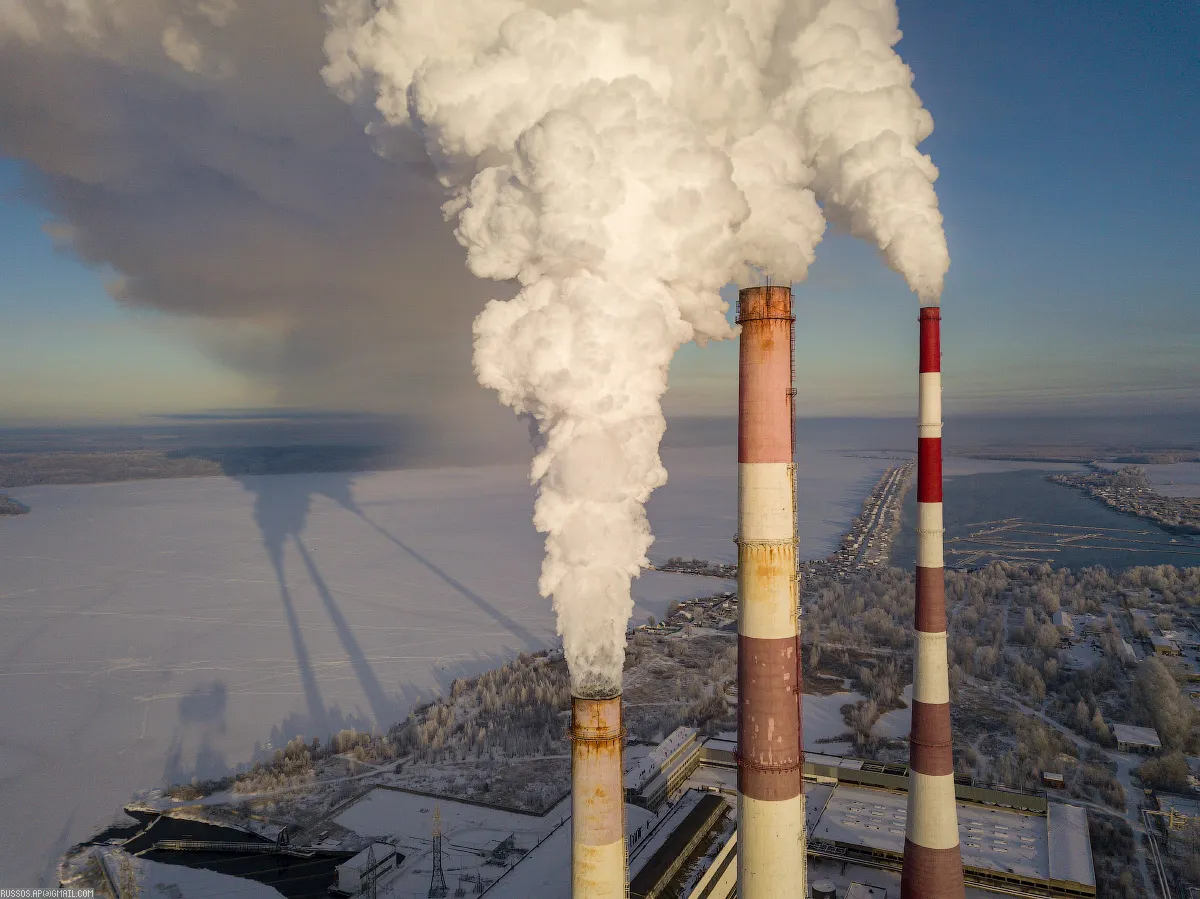

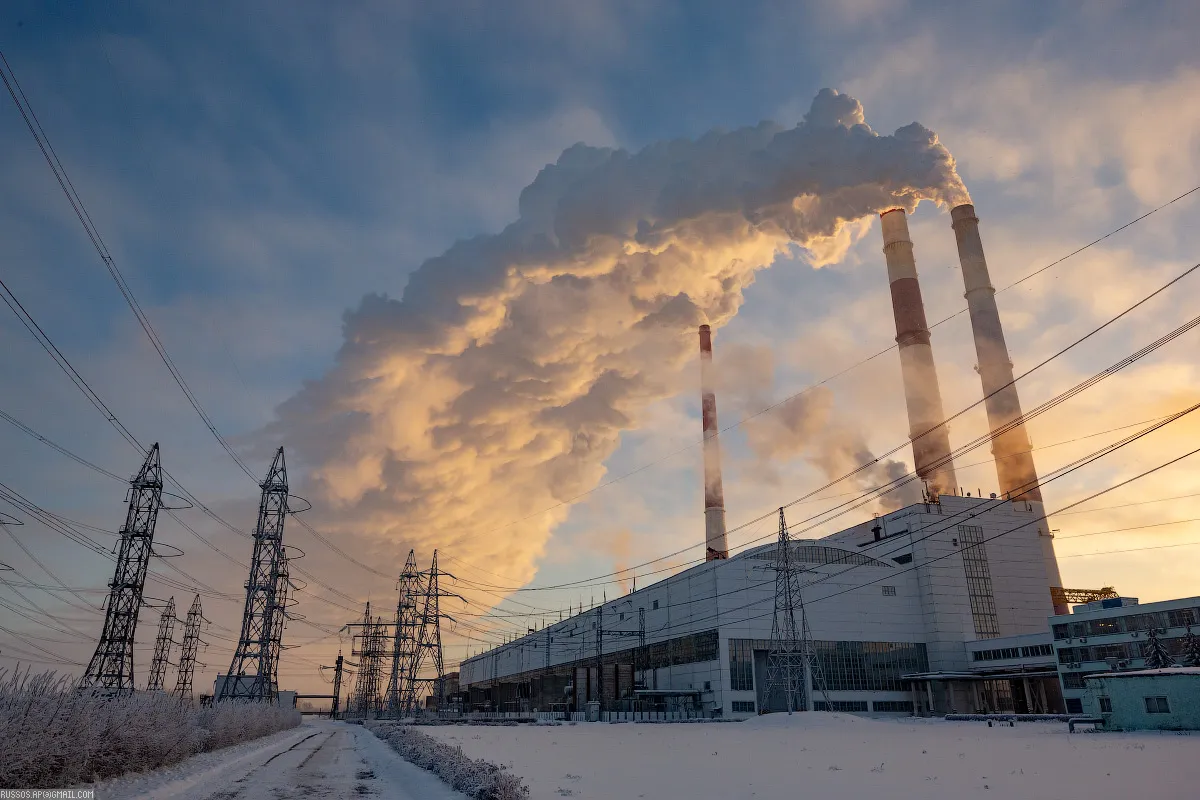

3. Главный корпус станции и три трубы — высотой 180, 250 и 270 метров.

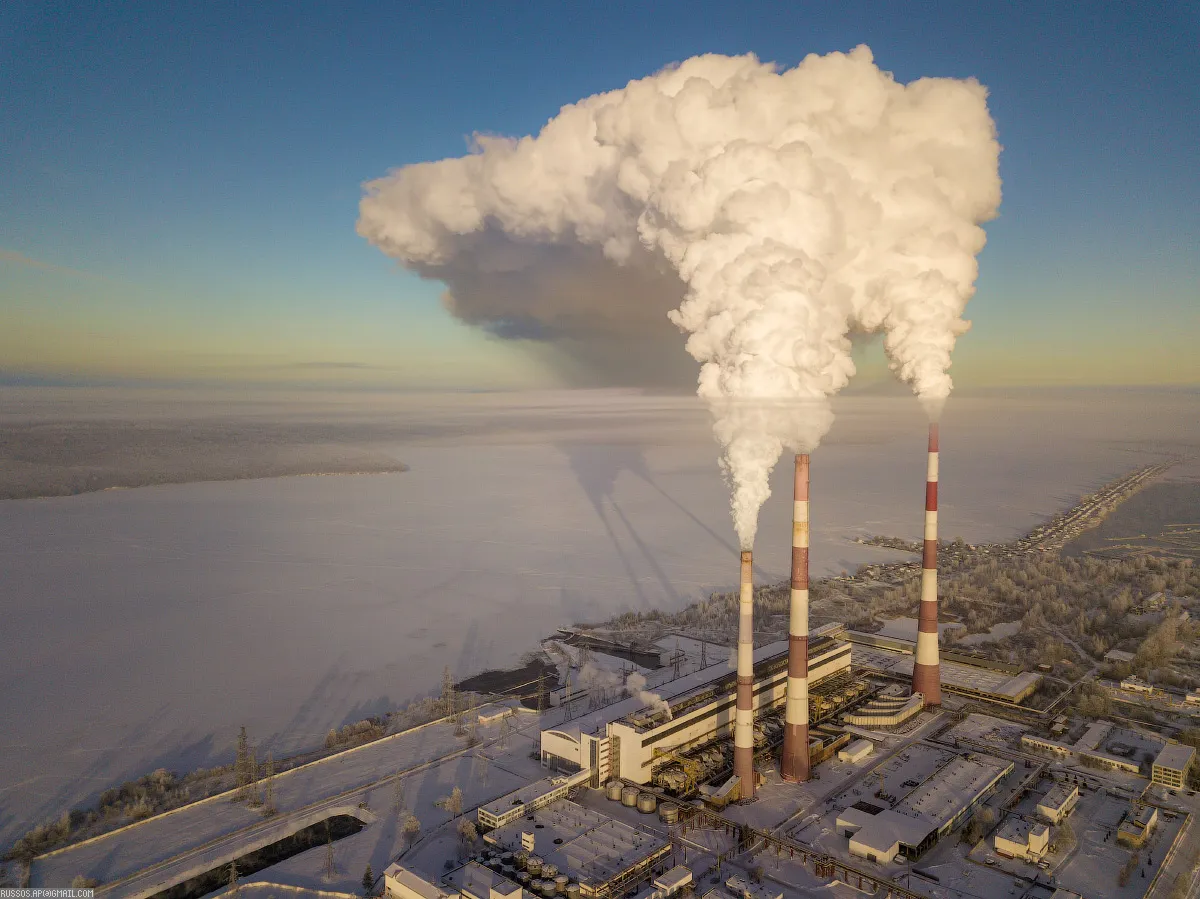

4. Вид снизу не очень, поэтому снимаю сверху. Генераторы облаков работают очень хорошо. Сейчас станция работает на газу, а мазут используется как резервное топливо.

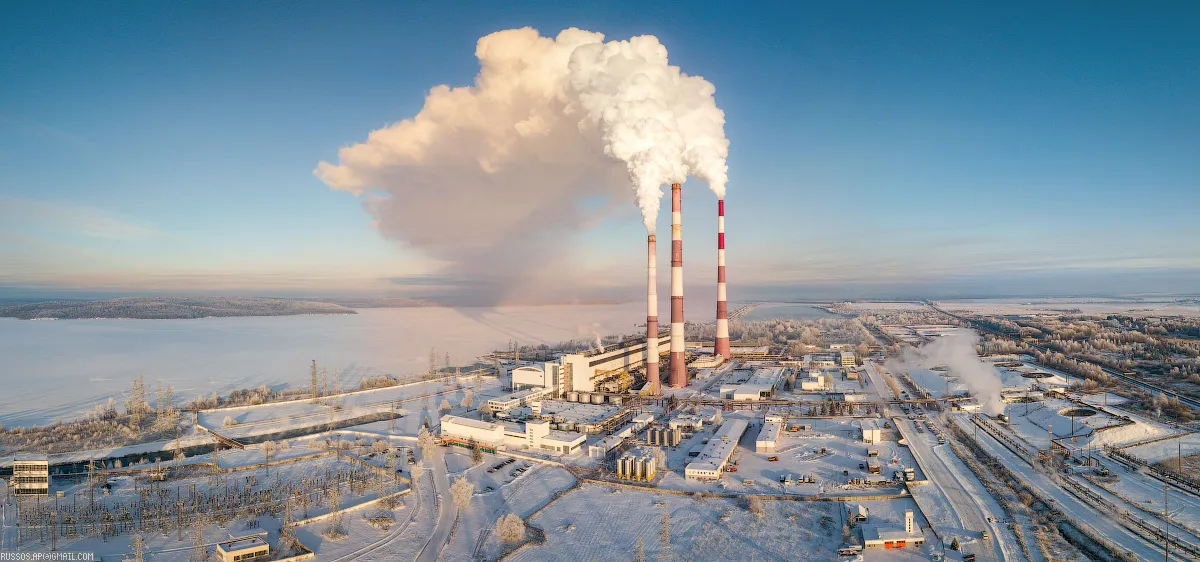

5. Слева находится ОРУ — открытое распределительное устройство. Далее сама станция и различные служебные постройки.

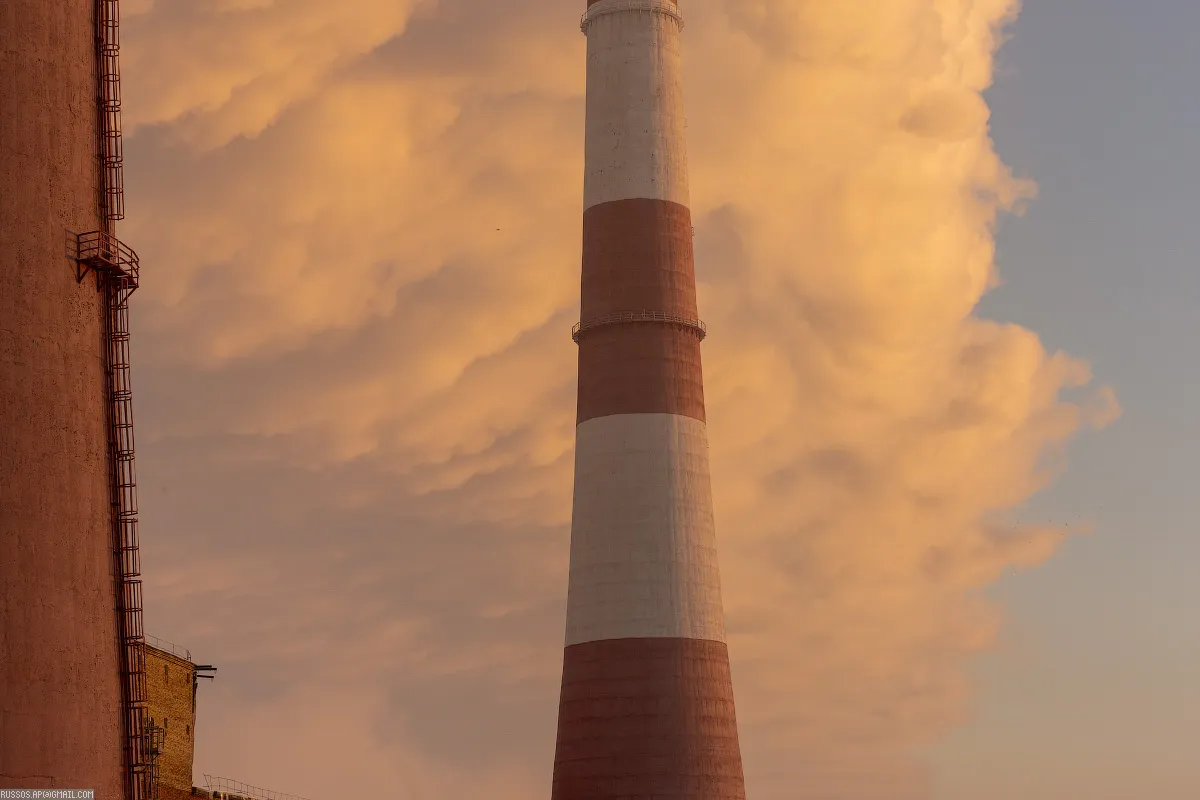

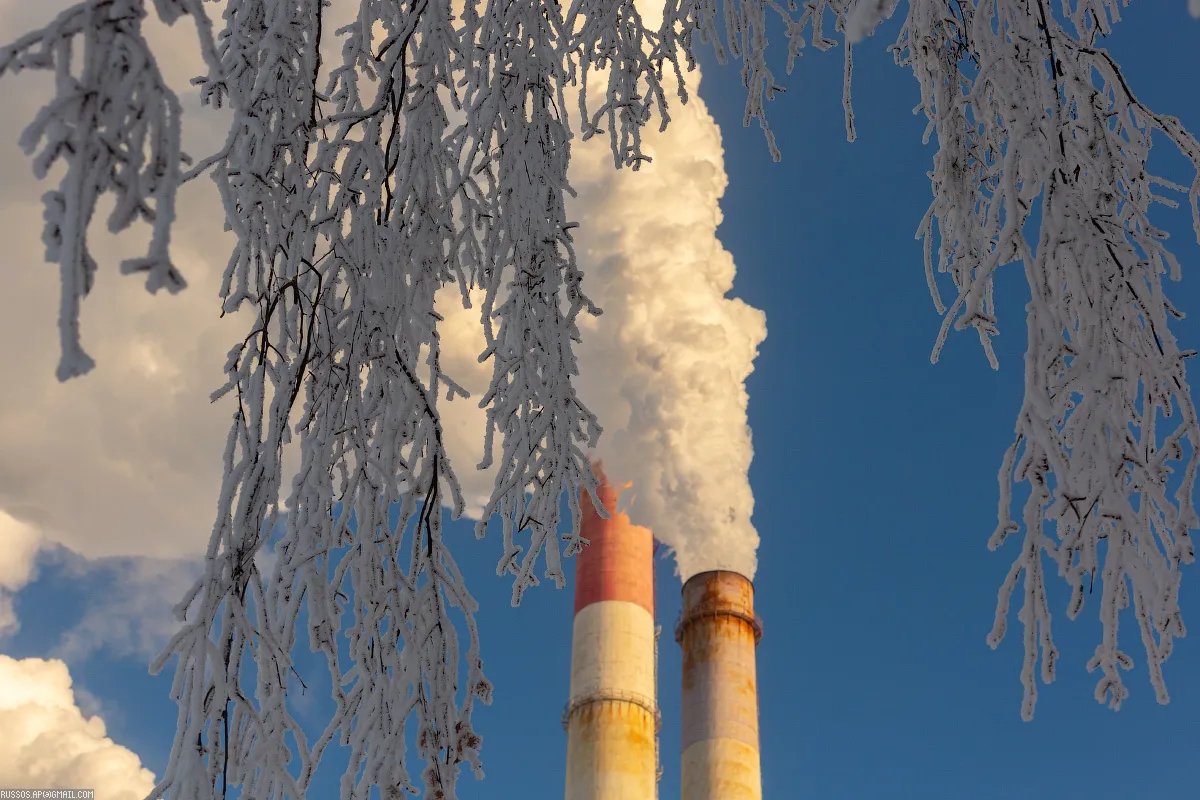

6. Трубы были введены в строй в 1968, 1971 и 1973 годах.

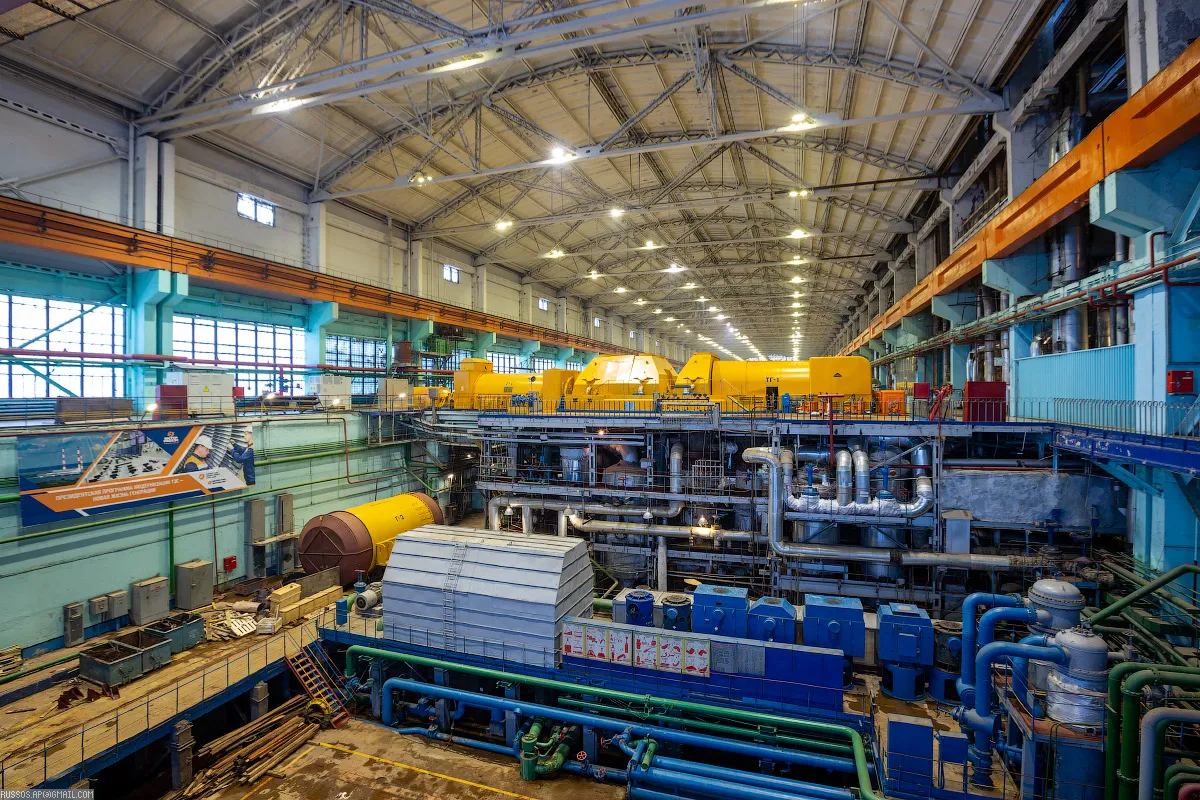

7. Легкий морозец за –20 ограничивает возможности съемки на улице, поэтому пора идти в машинный зал.

8. Следующим по правительственной программе будет обновлен турбоагрегат № 1, его модернизированную мощность начнут поставлять на ОРЭМ в 2025 году.

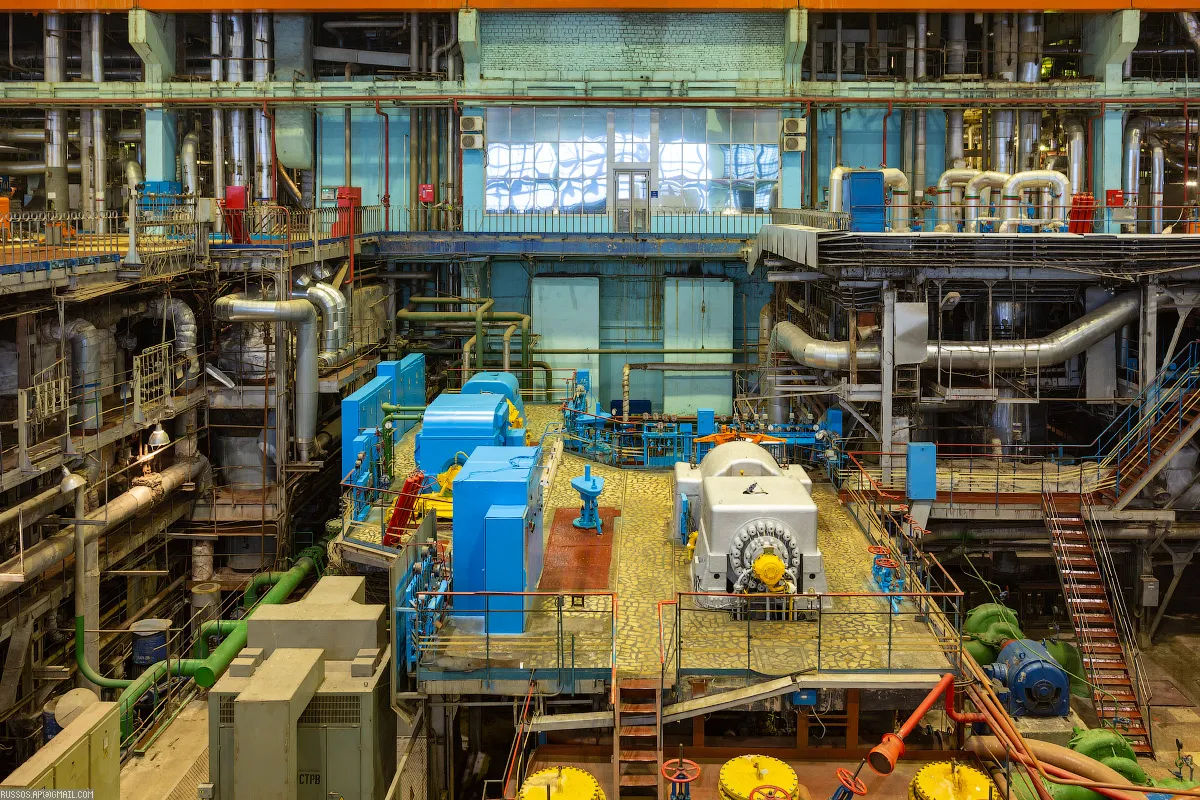

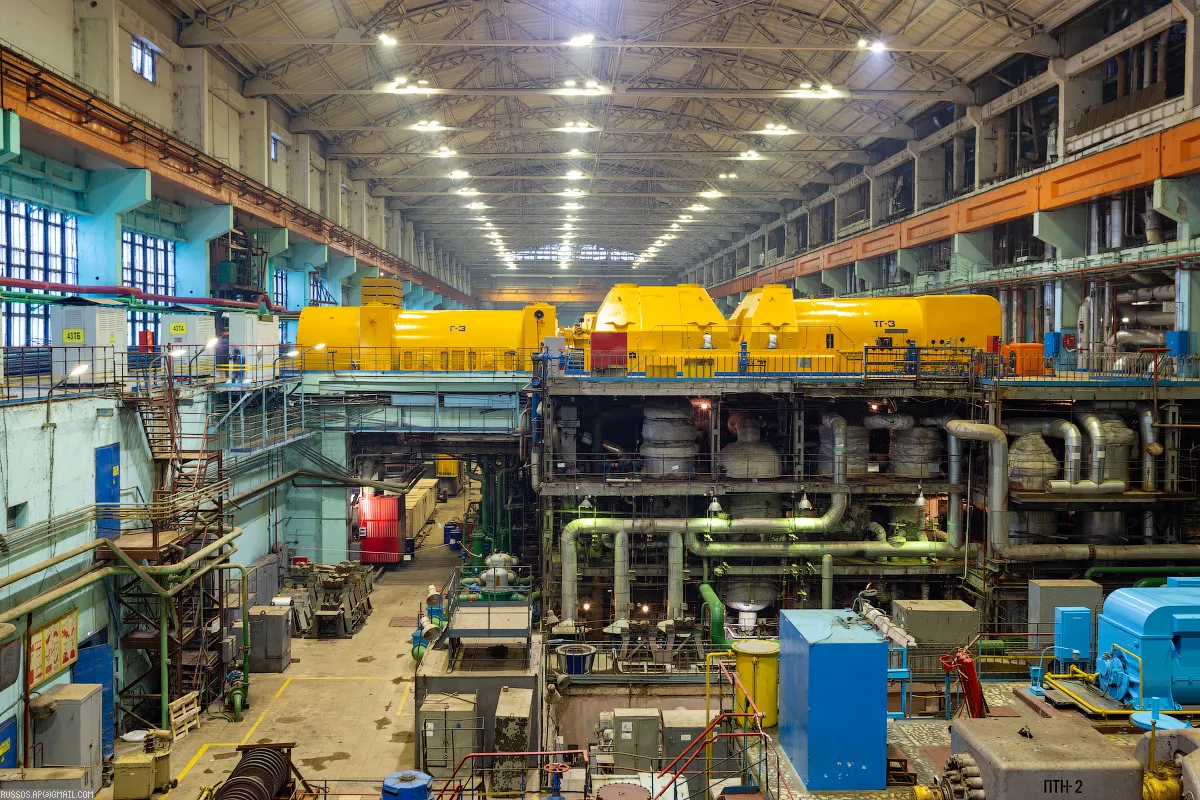

9. Все шесть агрегатов турбинного отделения главного корпуса. На фото — паровая турбина и генератор.

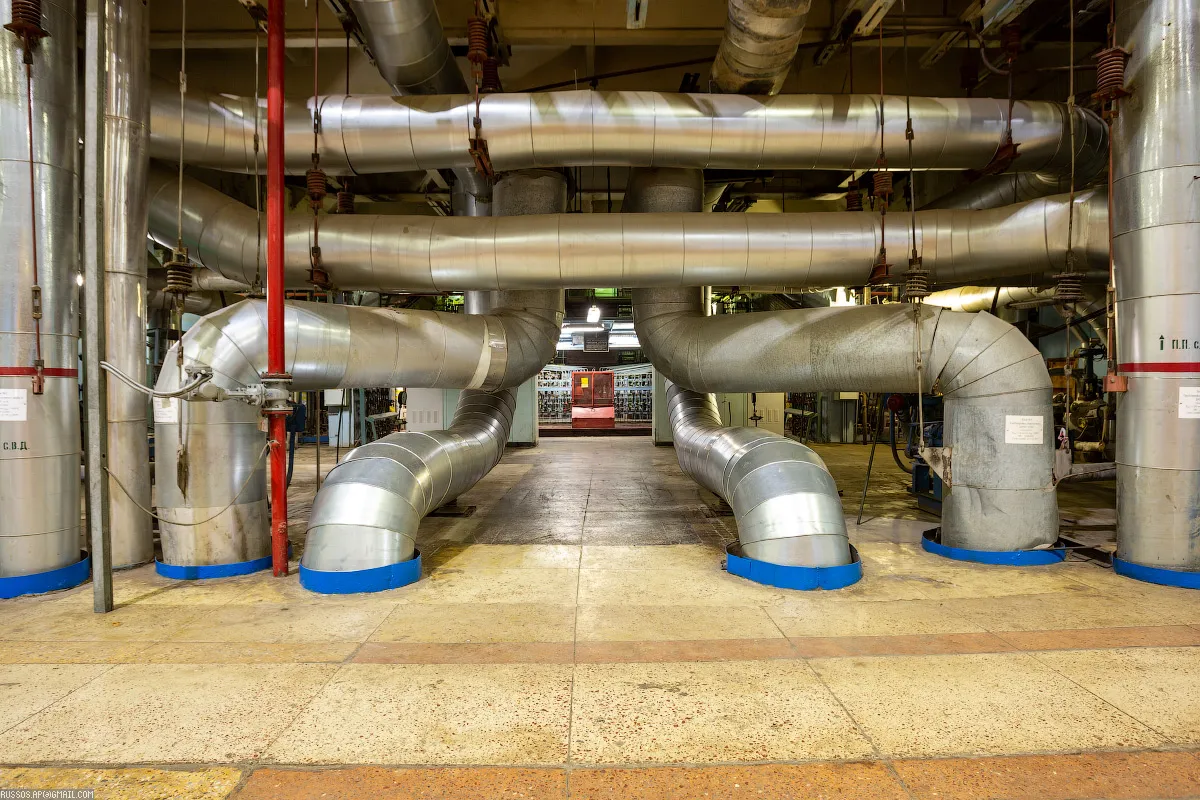

10. Питающие насосы каждого турбоагрегата расположены рядом с ним. Слева находится пусковой электрический насос. А справа — турбонасос, который работает от небольшой паровой турбины, когда сам агрегат выходит на номинальную мощность.

11. На не модернизированных энергоблоках стоит система возбуждения в виде отдельного небольшого блока на общем с генератором валу.

12. Машинист энергоблока котлотурбинного цех Эдуард Харченко выполняет обход эксплуатируемого оборудования.

13. По итогам модернизации установленная мощность энергоблока выросла на 13 МВт, до 316 МВт, а удельный расход условного топлива на производство электроэнергии снизился на 5,8 г у. т./кВт*ч, до 314,5 г у. т./кВт*ч. Проведённые работы позволили продлить ресурс оборудования еще не на один десяток лет и обеспечить его эффективную и безаварийную работу. Всё оборудование, использованное для модернизации — отечественного производства.

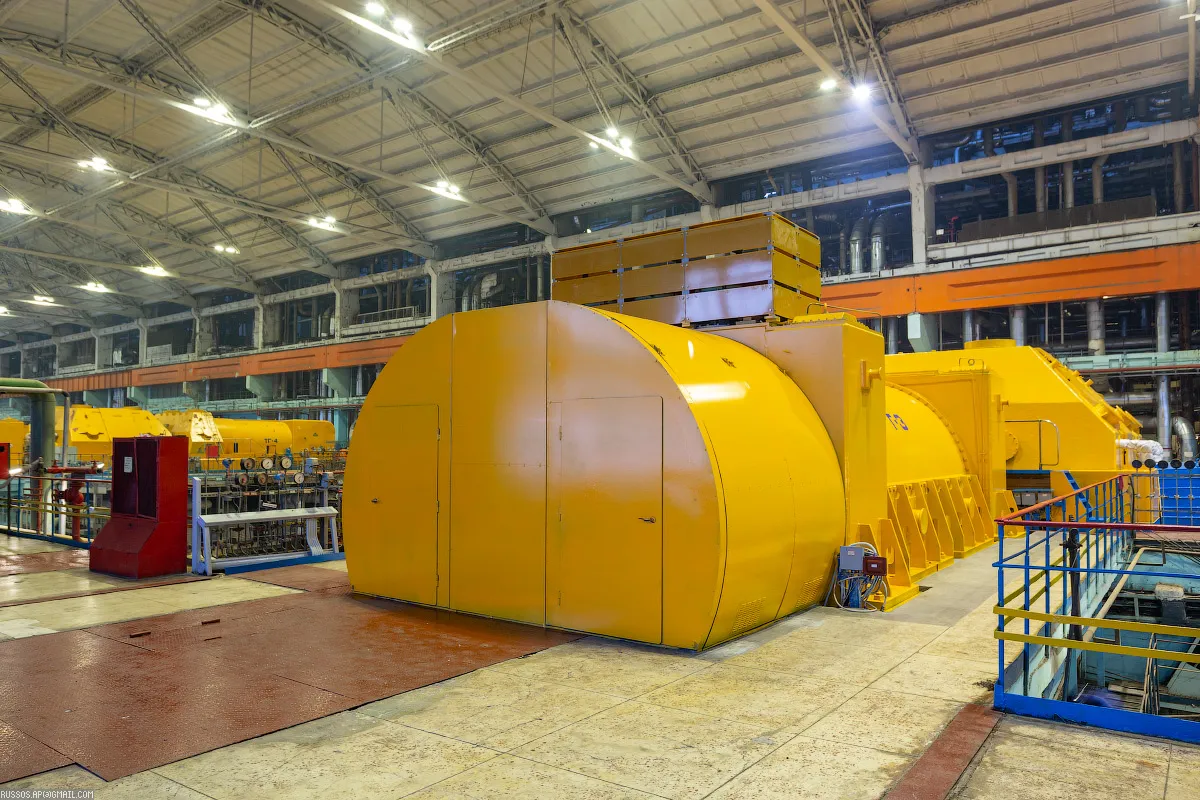

14. В период модернизации был заменен генератор с системой возбуждения.

Первый этап модернизации начался в ноябре 2020 года и продолжался пять с половиной месяцев. В этот период в объём работ на цилиндре высокого давления вошли замена внутреннего и наружного корпусов, ротора, лопаточного аппарата, диафрагм и уплотнений. На паровом котле энергоблока заменили конвективный пароперегреватель с опорно-охлаждаемой системой и промежуточный пароперегреватель второй ступени.

Второй этап модернизации стартовал в декабре 2021 года. В этот период были обновлены стопорные и регулирующие клапаны цилиндра высокого давления паровой турбины, пароперегреватели и топочные экраны, трубопроводы c арматурой по пароводяному тракту в пределах парового котла. Было заменено 984 тонн металла. Новые элементы были смонтированы в полном объёме согласно сетевому графику.

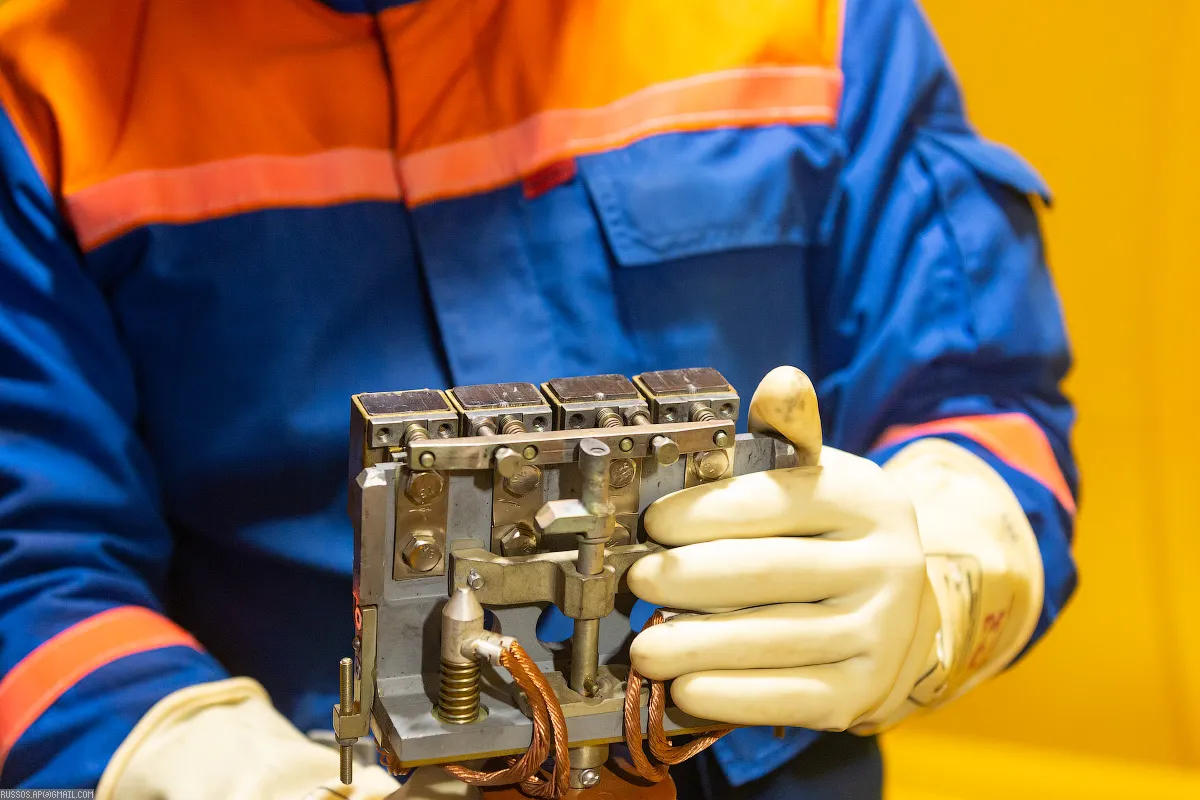

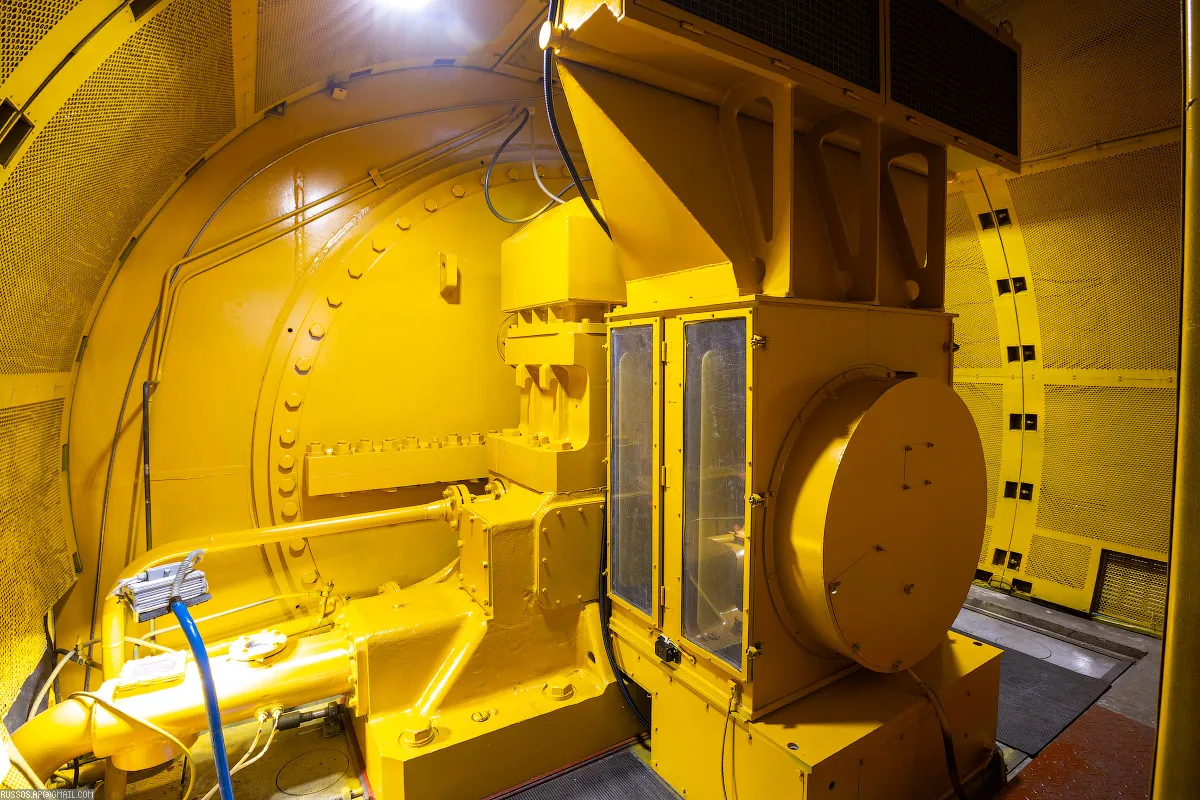

15. Щеточный аппарат.

16. Начальник смены электрического цеха Илья Рудаков осматривает щеточно-контактный аппарат генератора.

17. Щеточно-контактный аппарат представляет собой важнейший узел генератора, обеспечивающий подачу постоянного тока от неподвижных токоведущих частей цепи возбуждения к вращающейся обмотке возбуждения ротора генератора посредством скользящего контакта.

18. Инженер котлотурбинного цеха Фоат Сахибгареев выполняет обход котельного оборудования.

19. Каждый энергоблок состоит из двух однотипных паровых корпусов котла (дубль-блок), питающих через паропроводы турбину.

20. Старший машинист котлотурбинного цеха Алмаз Нагимов во время обхода турбинного оборудования.

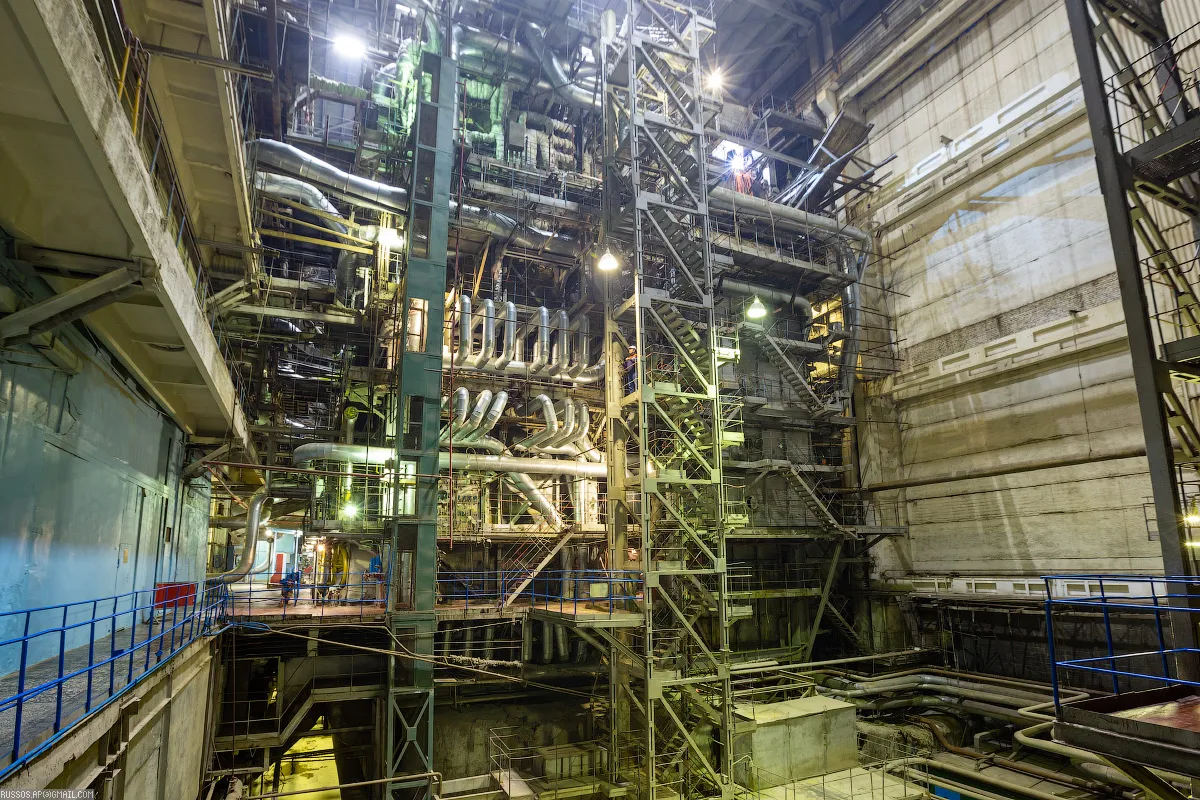

21. Паровой котел. Можете найти на лестнице человека, чтобы оценить масштаб оборудования.

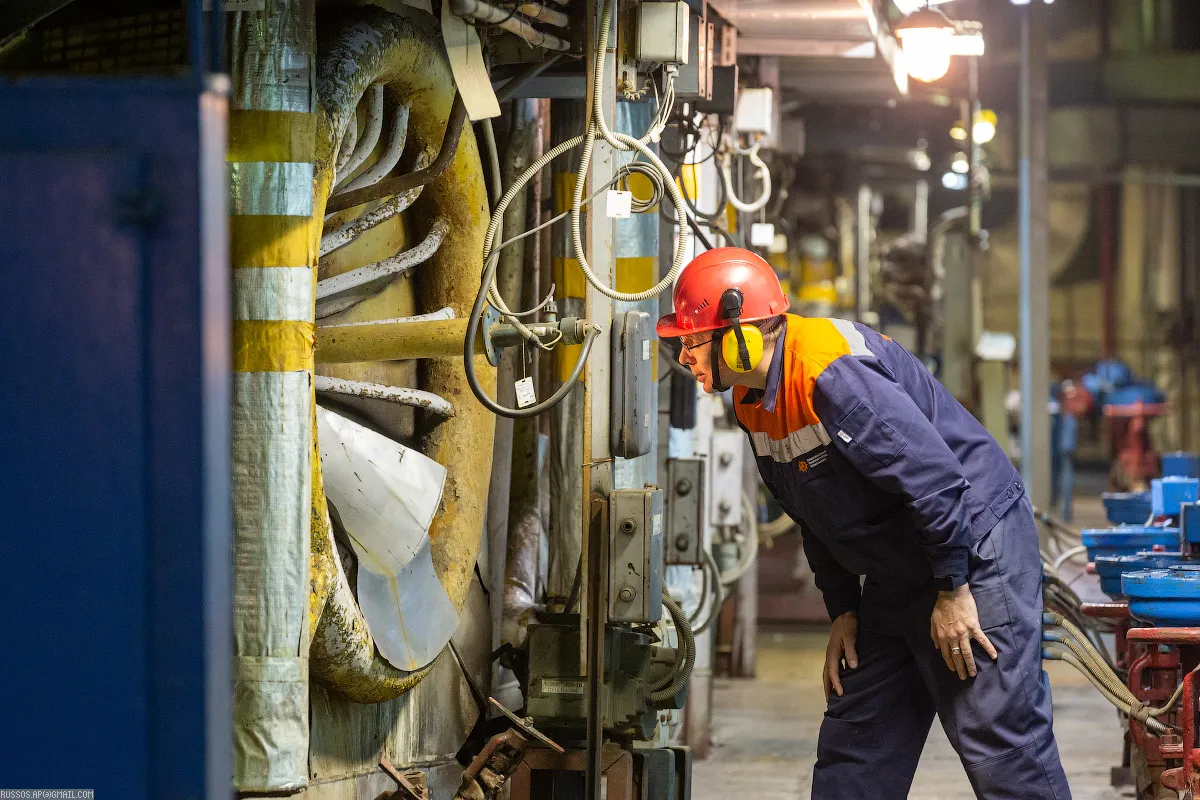

22. Старший машинист котлотурбинного цеха Юрий Кулешов наблюдает за режимом горения котла через специальное технологическое отверстие.

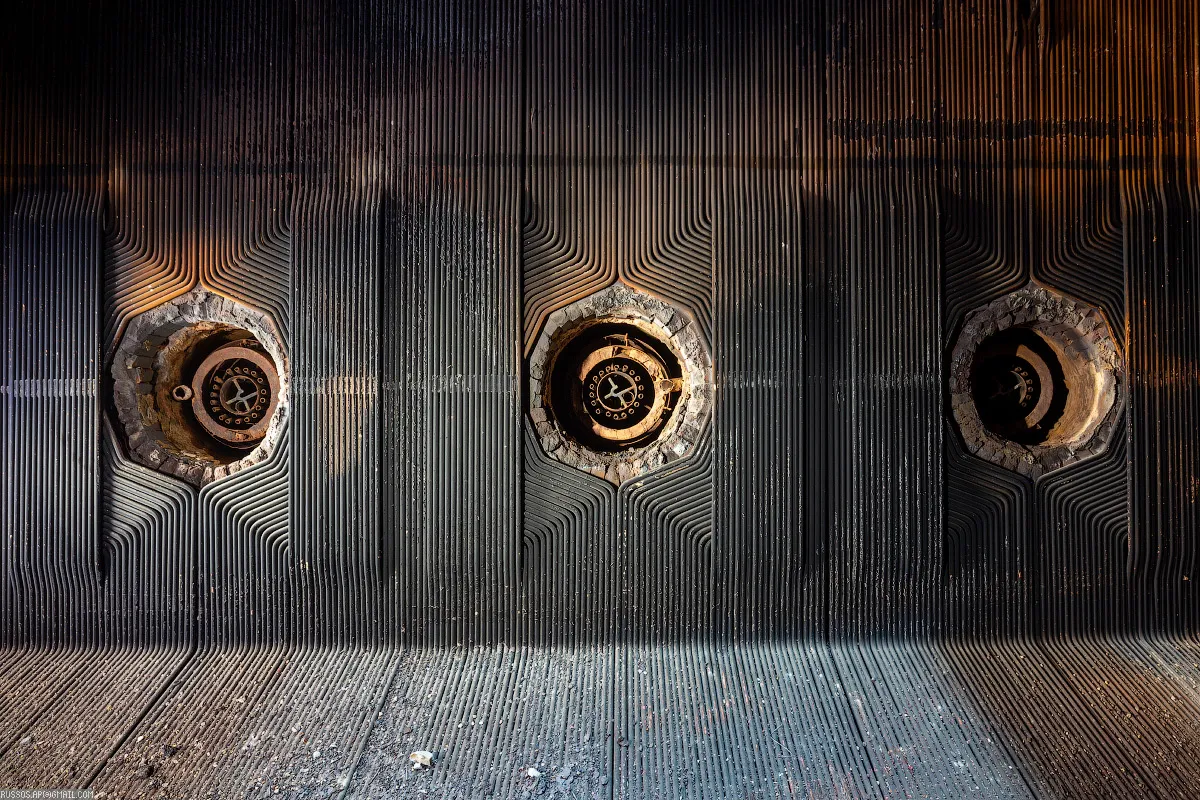

23. А так выглядит паровой котел изнутри. Круглые «штуки» — это газовые горелки, все остальное — это трубопроводы, по которым проходит вода с температурой около 400 градусов по Цельсию.

24. В начале ноябре 2022 года Башкирская генерирующая компания завершила комплексные испытания обновлённого энергоблока № 3. В ходе испытаний были достигнуты все заявленные технические параметры и характеристики котельного и турбинного оборудования, в том числе подтверждена готовность к участию в общем первичном регулировании частоты.

25. Машинист-обходчик котлотурбинного цеха Данил Степанов.

26. Красивый шлейф облаков из-за трубы.

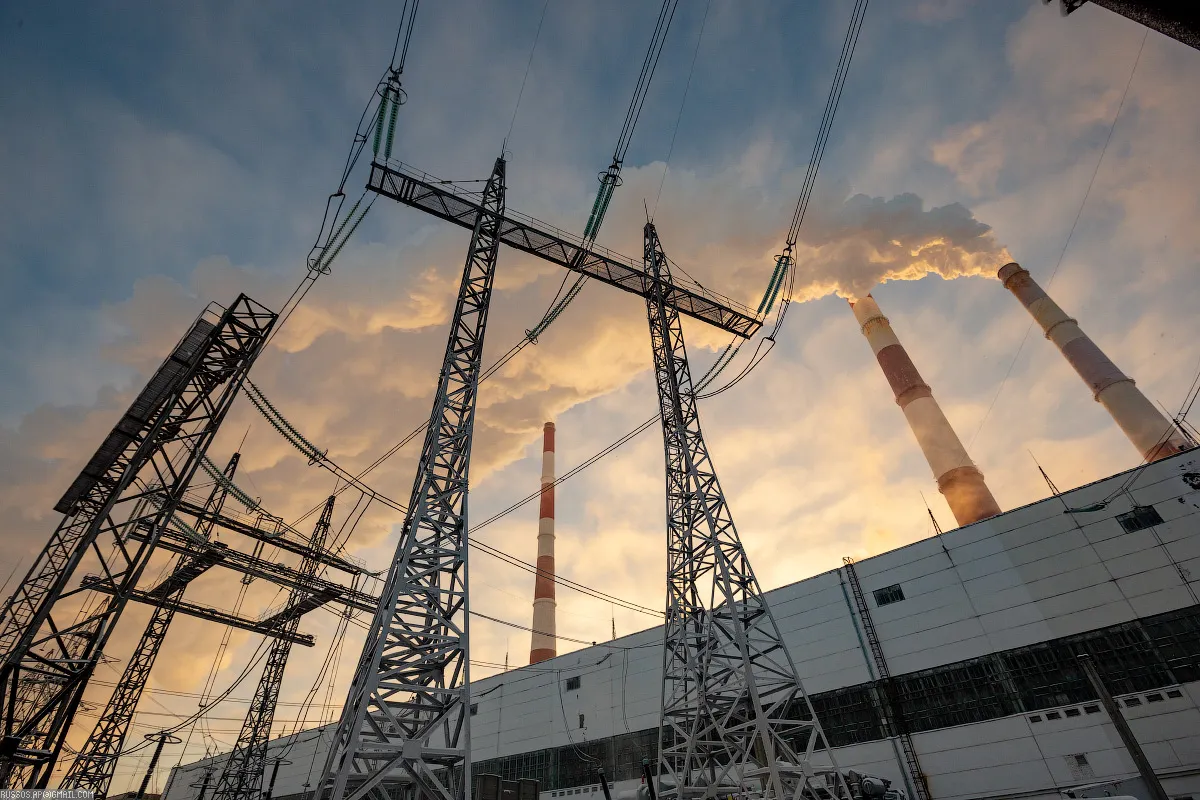

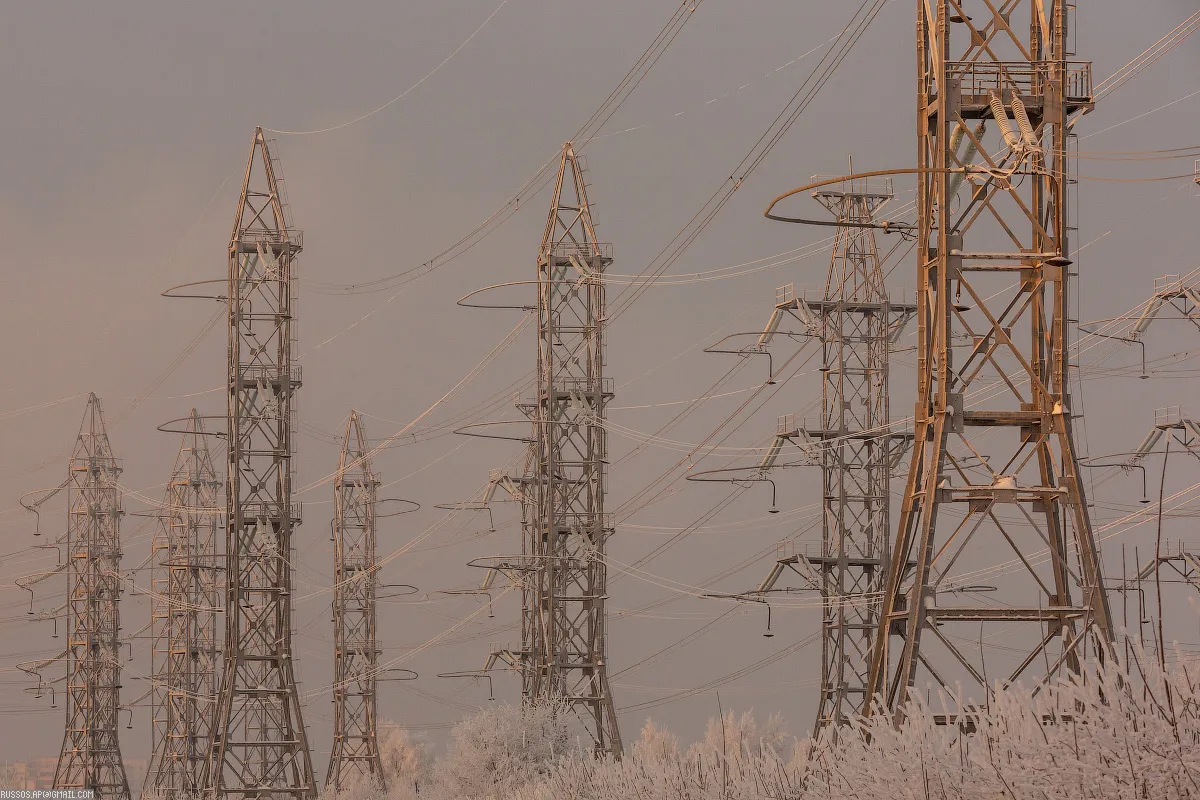

27. Вывод мощности с трансформаторов на ОРУ.

28. Модернизация станции продолжится. И сейчас на очереди будут энергоблоки № 1 и 2. В результате реализации этих трёх проектов установленная мощность Кармановской ГРЭС увеличится на 69,8 МВт, а величина модернизированной мощности составит 976 МВт.
