Поиск и разведка нефти и газа на европейском Севере: фотоистория в деталях

© Слава Степанов/gelio.livejournal.com

Ненецкий автономный округ занимает четвёртое место в России по запасам нефти. В регионе насчитывается 93 месторождения углеводородного сырья. Большие запасы обусловлены тем, что территория округа — это северная часть Тимано-Печорской нефтегазоносной провинции, занимающей территорию около 600 тыс. км² (сопоставимо с площадью Украины).


За счёт того, что продуктивные пласты залегают относительно неглубоко, разработка месторождений в Ненецком АО является высоко рентабельной. При этом разведанные запасы нефти в регионе выработаны только на четверть, а газа — не более, чем на 1,5%. Поиском и разведкой месторождений углеводородов в этом регионе занимается ПАО «ГЕОТЕК Сейсморазведка», одна из крупнейших геологоразведочных компаний в мире. В этом сезоне специалисты компании завершают двухгодичную разведку Ванейвисского и Лаявожского нефтегазоконденсатных месторождений по заказу компании «Газпром».

1. Ненецкий автономный округ, расположенный преимущественно в субарктической зоне, богат и другими полезными ископаемыми. Помимо нефти, газа и газового конденсата, здесь обнаружены золото, алмазы, марганец, медь, никель, а также агаты и флюорит.

© Слава Степанов/gelio.livejournal.com

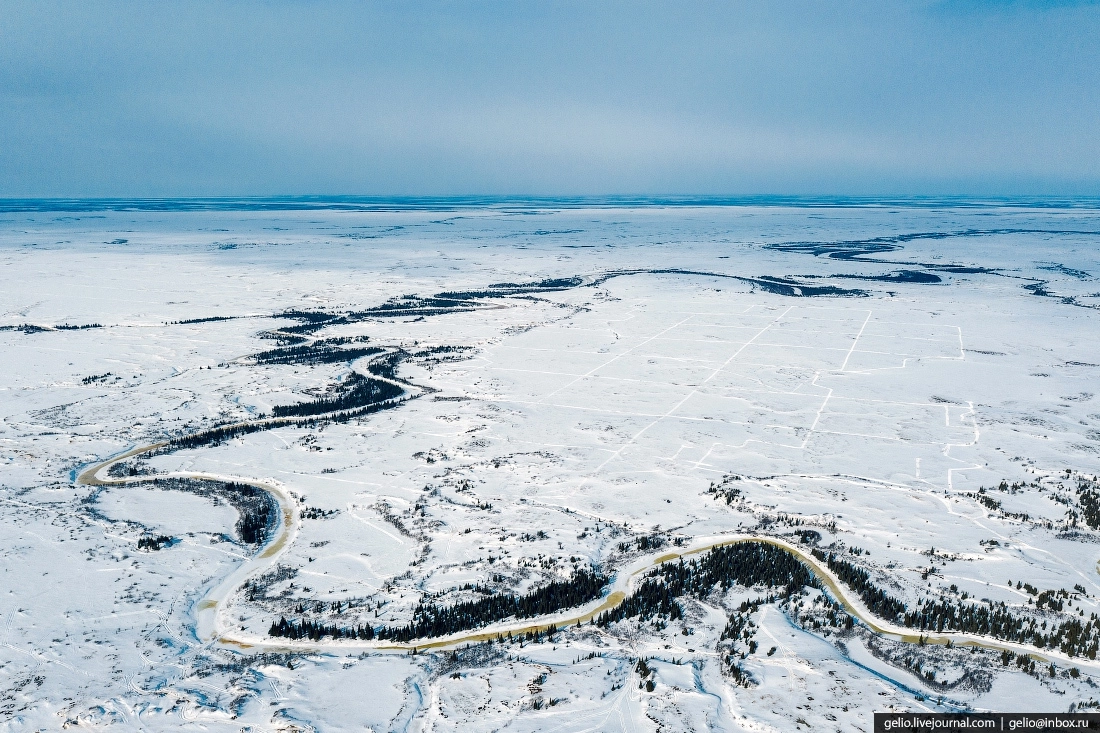

2. Ванейвисское нефтегазоконденсатное месторождение, открытое в 1973 году, располагается в 47 километрах от Нарьян-Мара, столицы региона. Это третье по запасам газа месторождение в регионе, освоение и разработка которого еще не начаты.

© Слава Степанов/gelio.livejournal.com

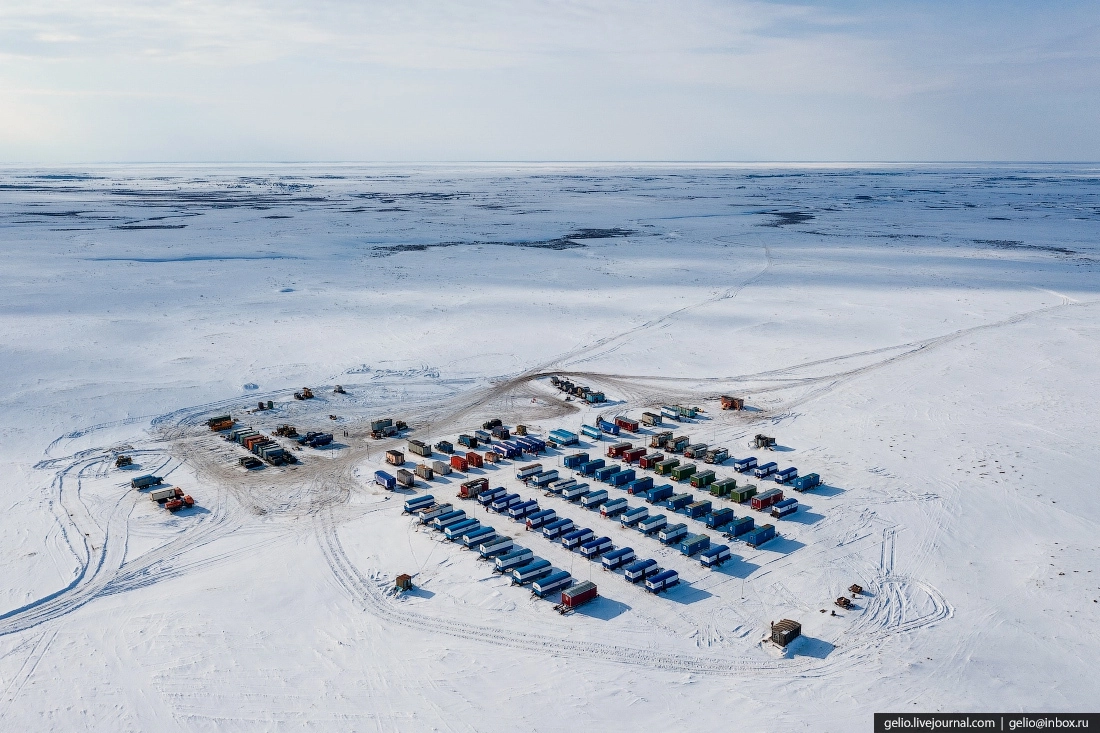

3. База сейсморазведочной партии № 100 «ГЕОТЕК Сейсморазведка», которая в этом сезоне завершает работы на Лаявожском и Ванейвисском месторождениях общей площадью более 600 км².

© Слава Степанов/gelio.livejournal.com

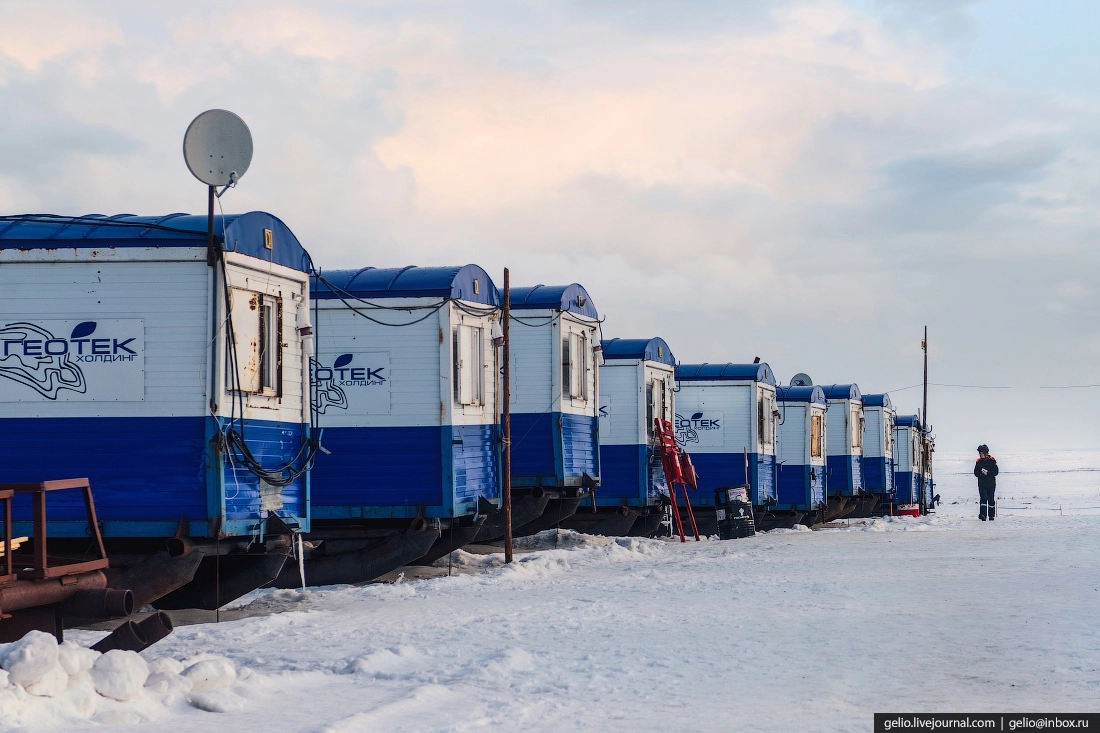

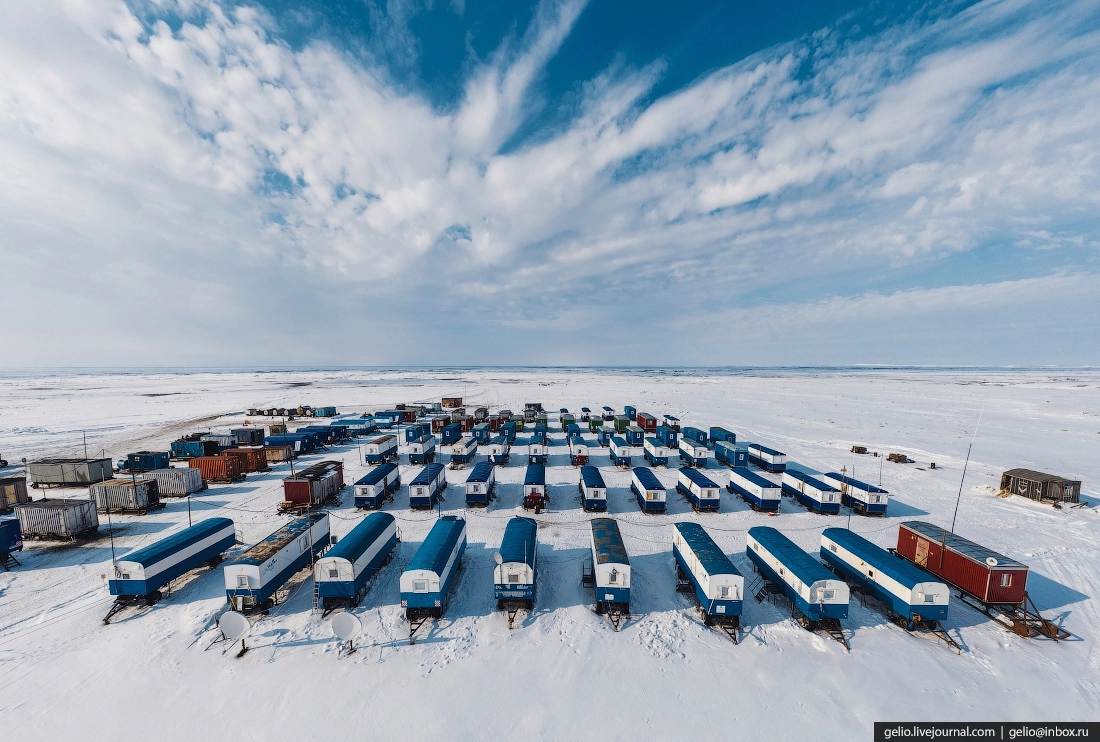

4. Полевой лагерь: жилые и производственные вагон-дома на санях — «балки», полностью оснащенные для комфортного проживания и работы при минусовых температурах и шквальных ветрах. Работники партии, более 250 человек. Большая часть из них приезжают из Республики Коми и Ненецкого АО.

© Слава Степанов/gelio.livejournal.com

5. Утренний инструктаж перед выездом на профиля по вопросам промышленной безопасности и охраны труда. В зависимости от конкретных обстоятельств иногда проводится лично начальником партии.

© Слава Степанов/gelio.livejournal.com

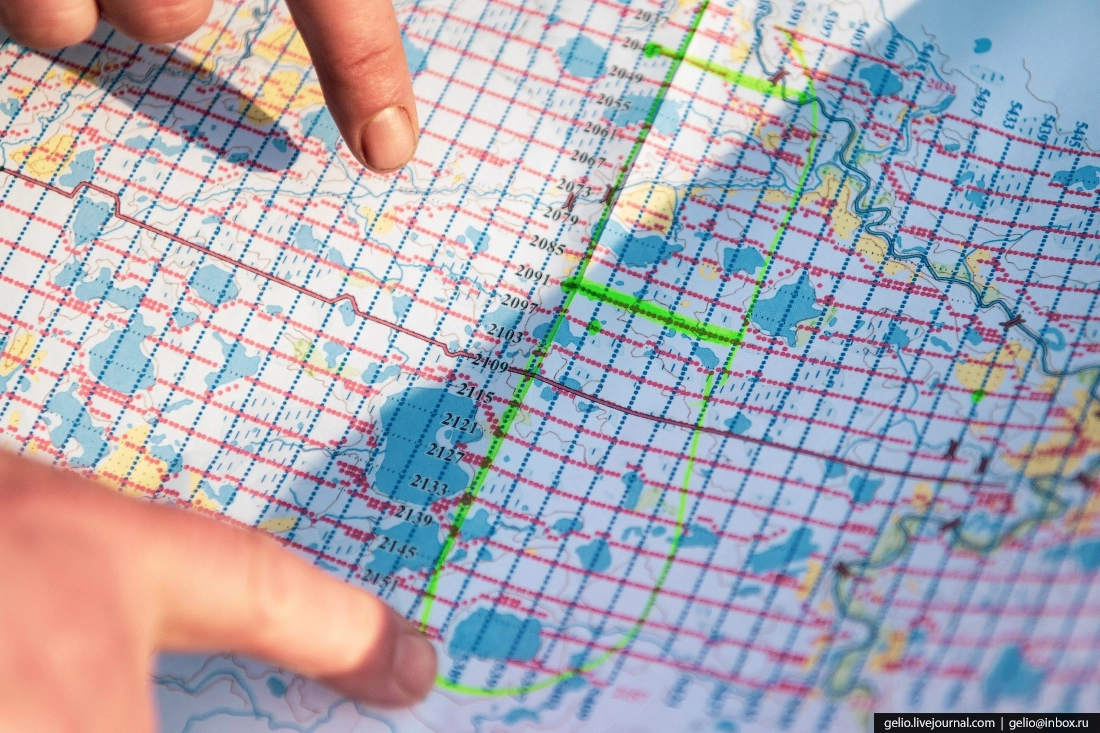

6. Уточнение задания по рабочей (исполнительской) схеме пунктов геофизических наблюдений.

© Слава Степанов/gelio.livejournal.com

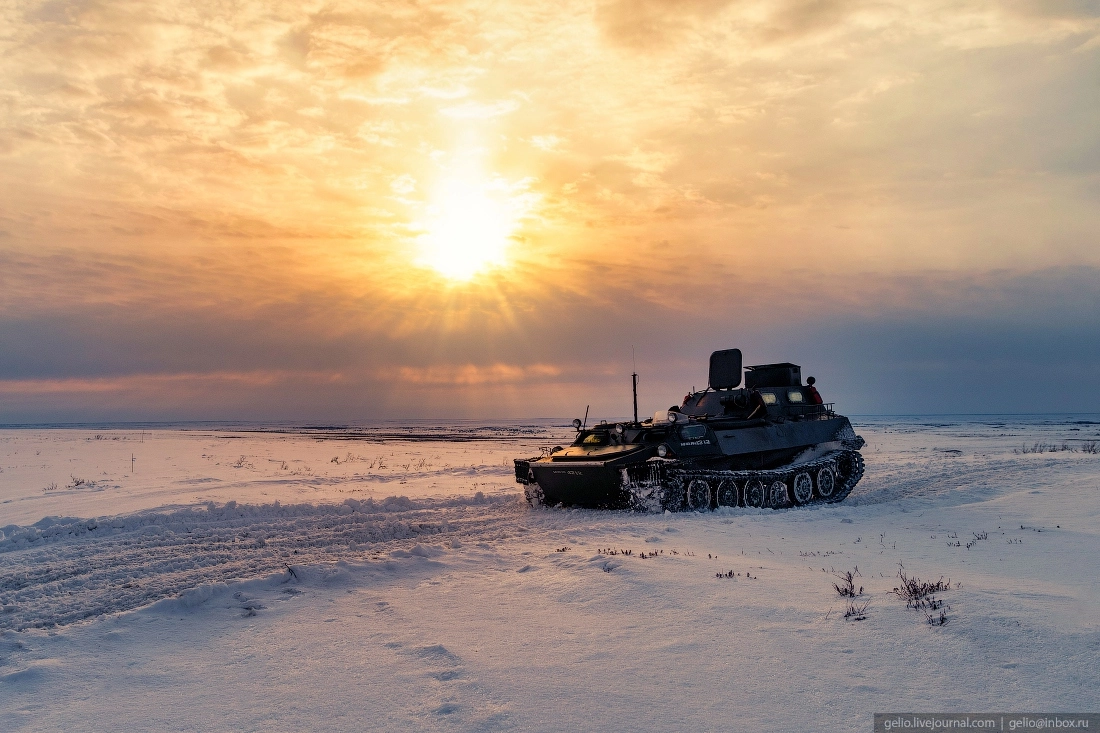

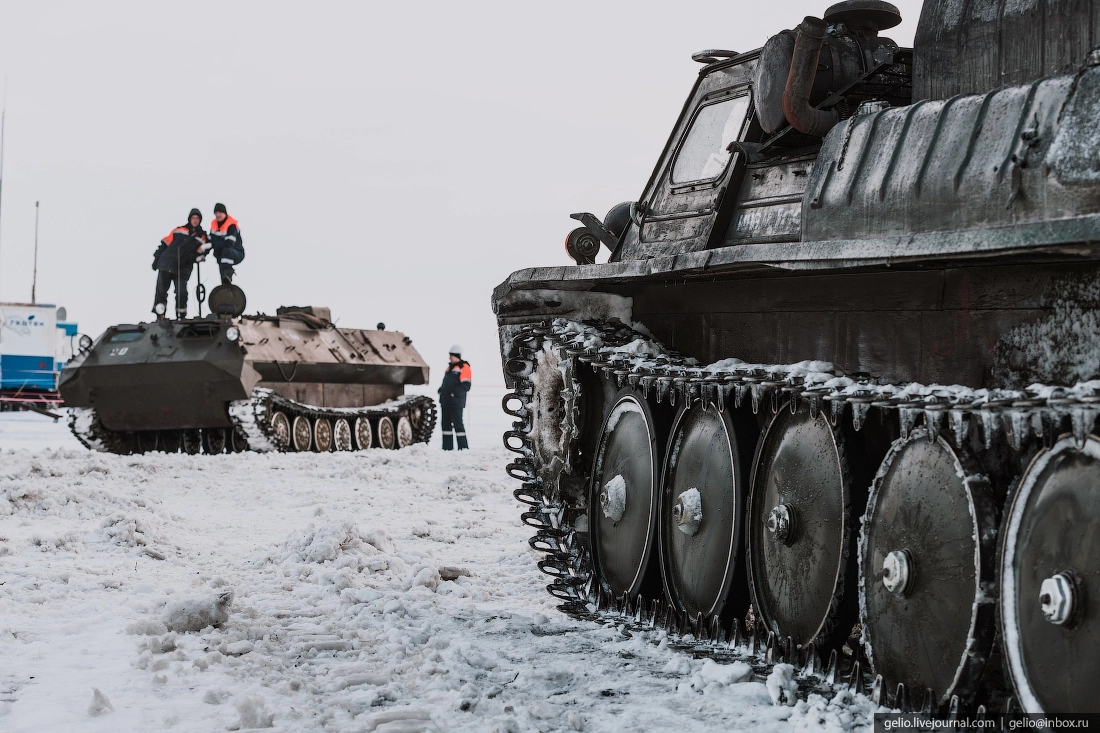

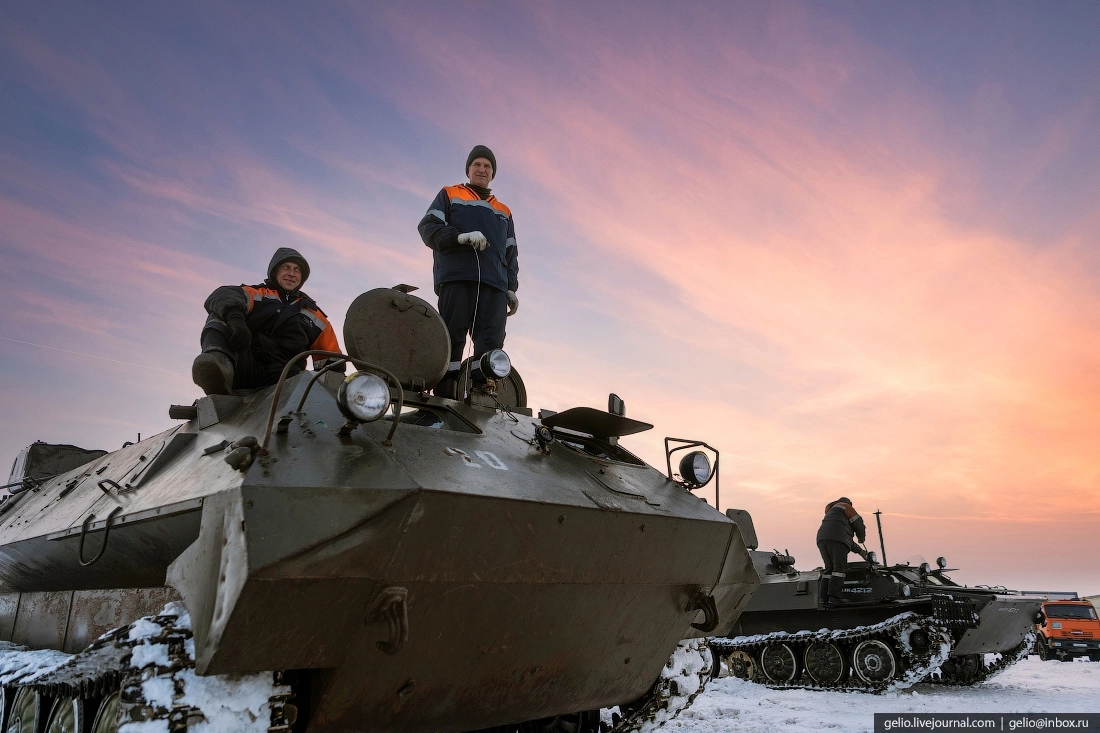

7. Сейсморазведка в тундре зимой требует использования специальной техники. Один из незаменимых помощников — многоцелевой тягач МТЛБ.

© Слава Степанов/gelio.livejournal.com

8. Гусеничный транспортер ГАЗ-34039 (на переднем плане) — ещё одна машина повышенной проходимости, которая оптимально подходит для эксплуатации за Полярным кругом.

© Слава Степанов/gelio.livejournal.com

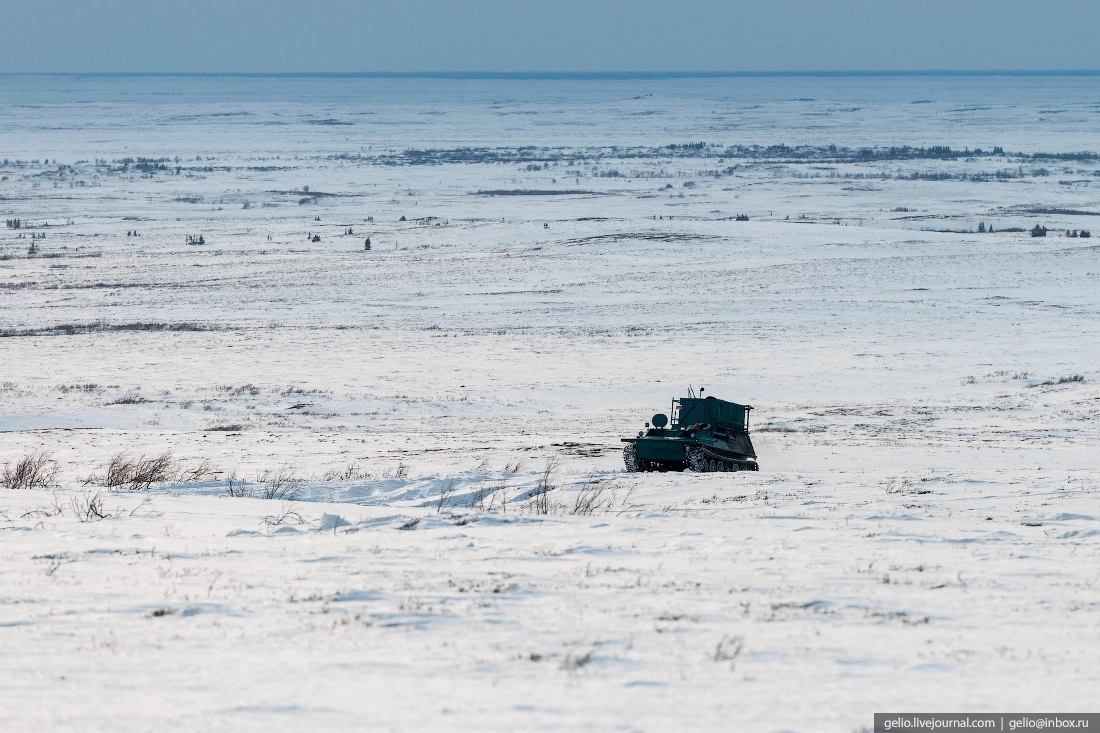

9. Большеземельская тундра. Климат Ненецкого округа в основном субарктический, континентальный. Он определяется наличием многолетней мерзлоты, близостью холодного моря, обилием заливов, рек, болот и озёр. В целом, для округа характерна длительная зима, короткое лето, сильные ветра и небольшая величина снежного покрова.

© Слава Степанов/gelio.livejournal.com

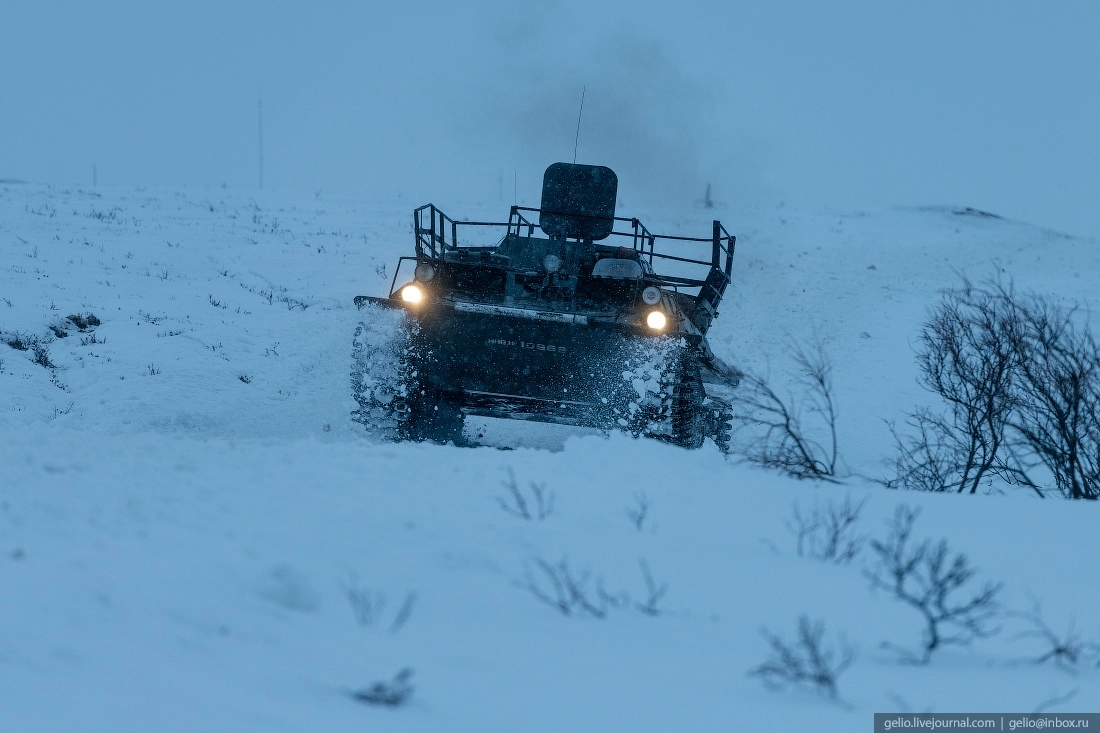

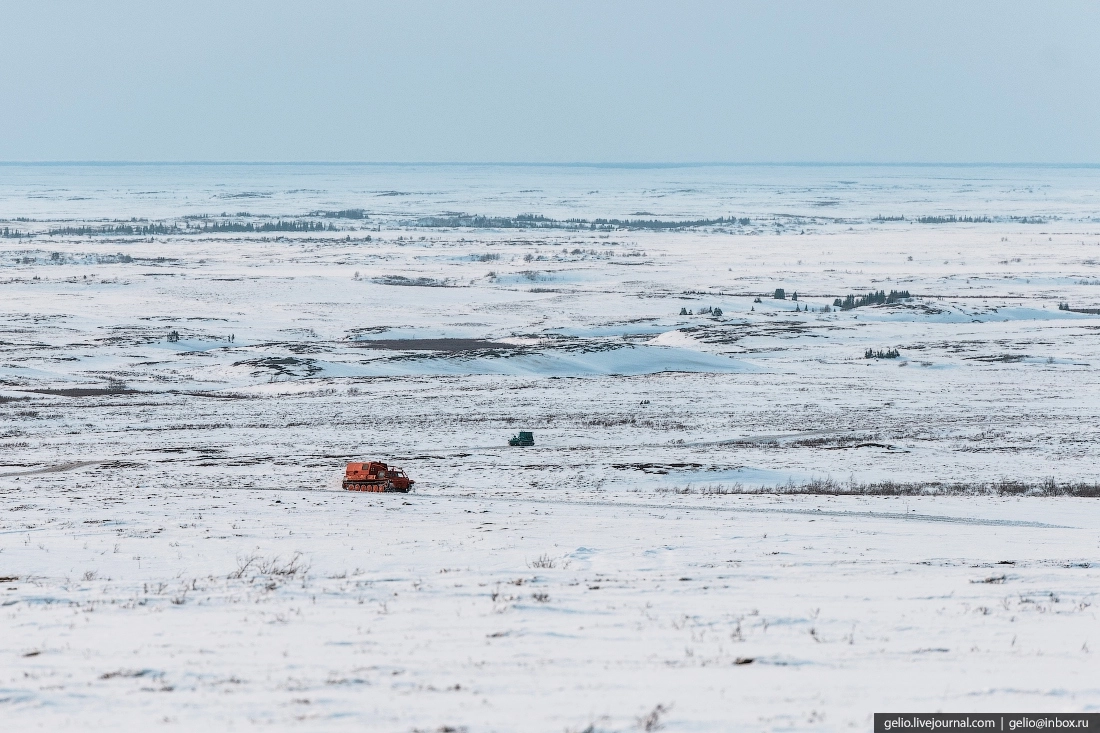

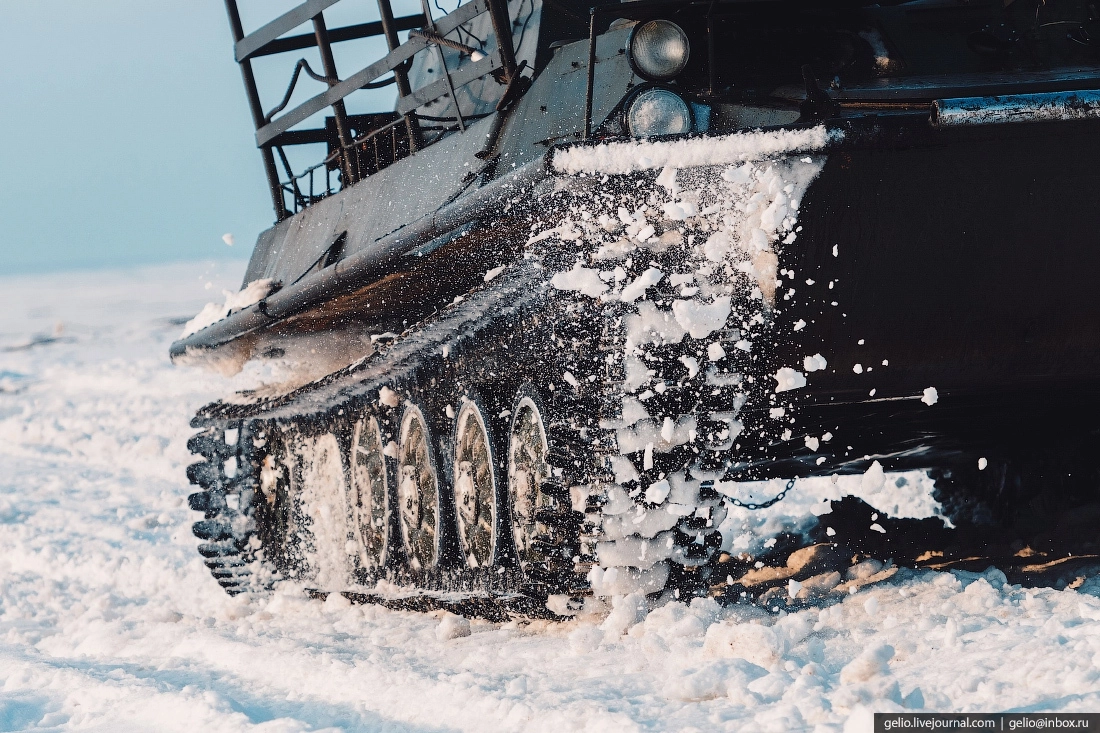

10. Для передвижения по зимней тундре не обойтись без транспорта на гусеничном ходу.

© Слава Степанов/gelio.livejournal.com

11. Подготовка к выезду на профиля включает в себя погрузку производственного инвентаря и получения задания у начальников отрядов.

© Слава Степанов/gelio.livejournal.com

12. В кабине вездехода — как в танке, но немного лучше.

© Слава Степанов/gelio.livejournal.com

13. Тундра не всегда поддаётся даже столь проходимой технике.

© Слава Степанов/gelio.livejournal.com

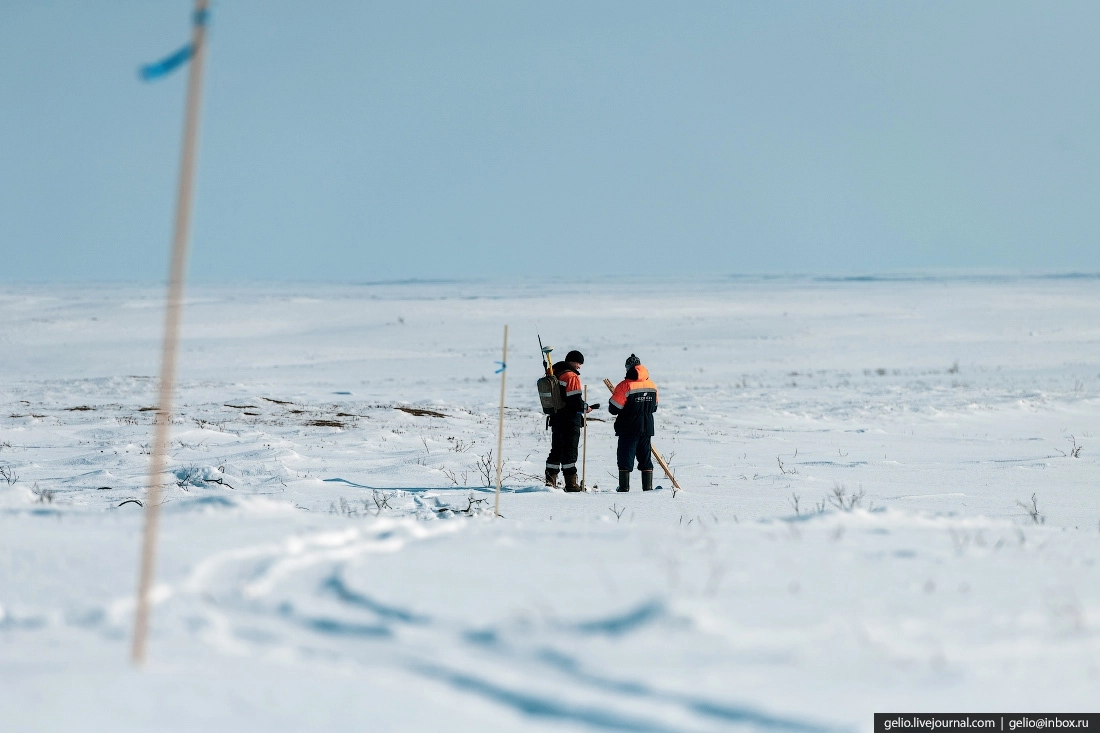

14. Топографы осуществляют вынос в натуру с одновременной привязкой пунктов геофизических наблюдений и закрепляют их на местности вешками.

© Слава Степанов/gelio.livejournal.com

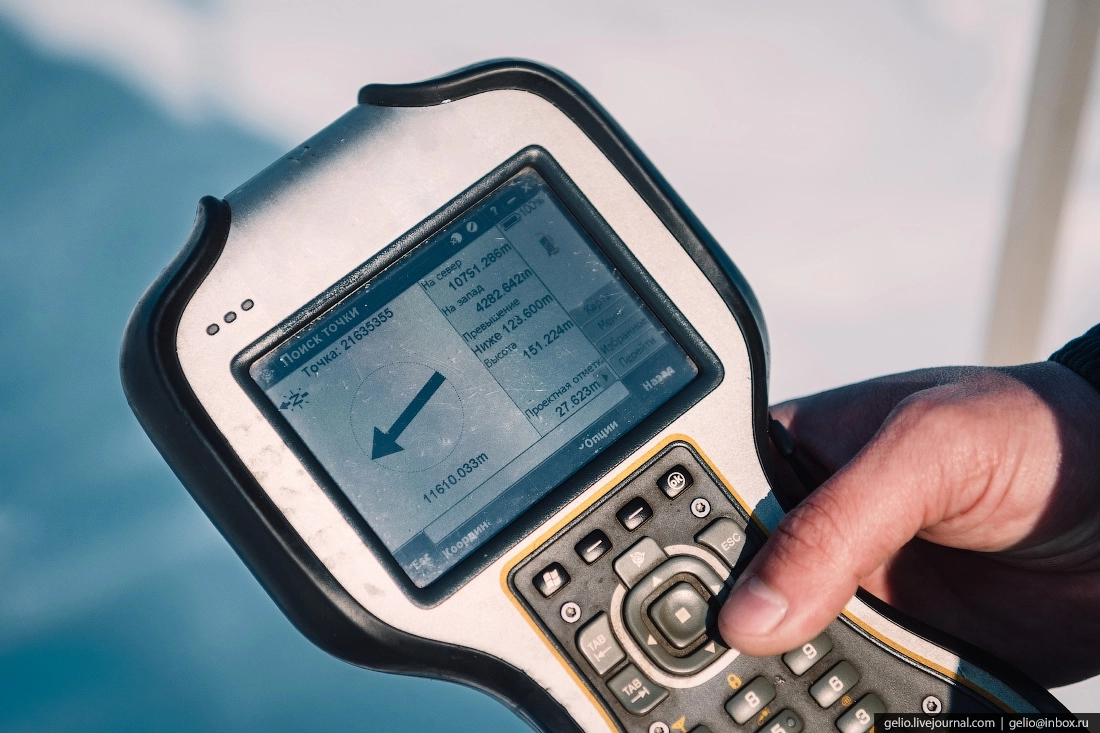

15. Контроллер современной двухчастотной навигационной спутниковой системы GPS/GLONASS, позволяющей в режиме RTK (Real Time Kinematic) определять положение точек геофизических наблюдений с сантиметровой точностью.

© Слава Степанов/gelio.livejournal.com

16. Топобригада в работе.

© Слава Степанов/gelio.livejournal.com

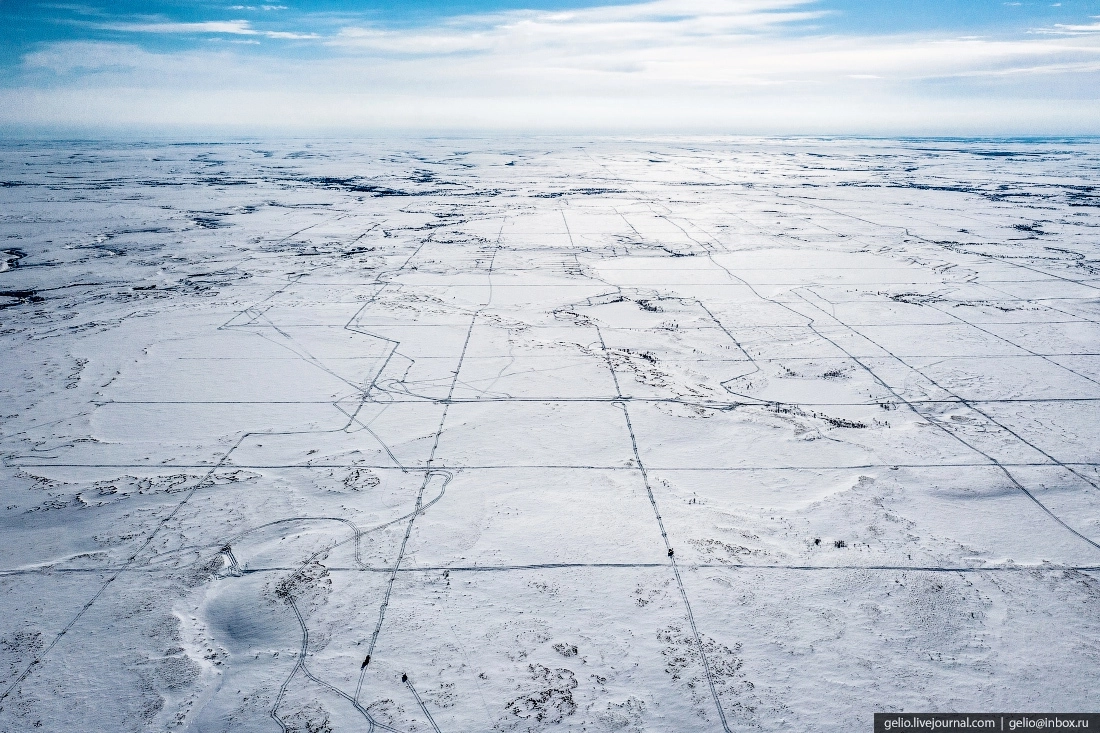

17. В результате получается такая «сетка» 300×300 метров. Площадь исследований, расчерченная сейсмопрофилями.

© Слава Степанов/gelio.livejournal.com

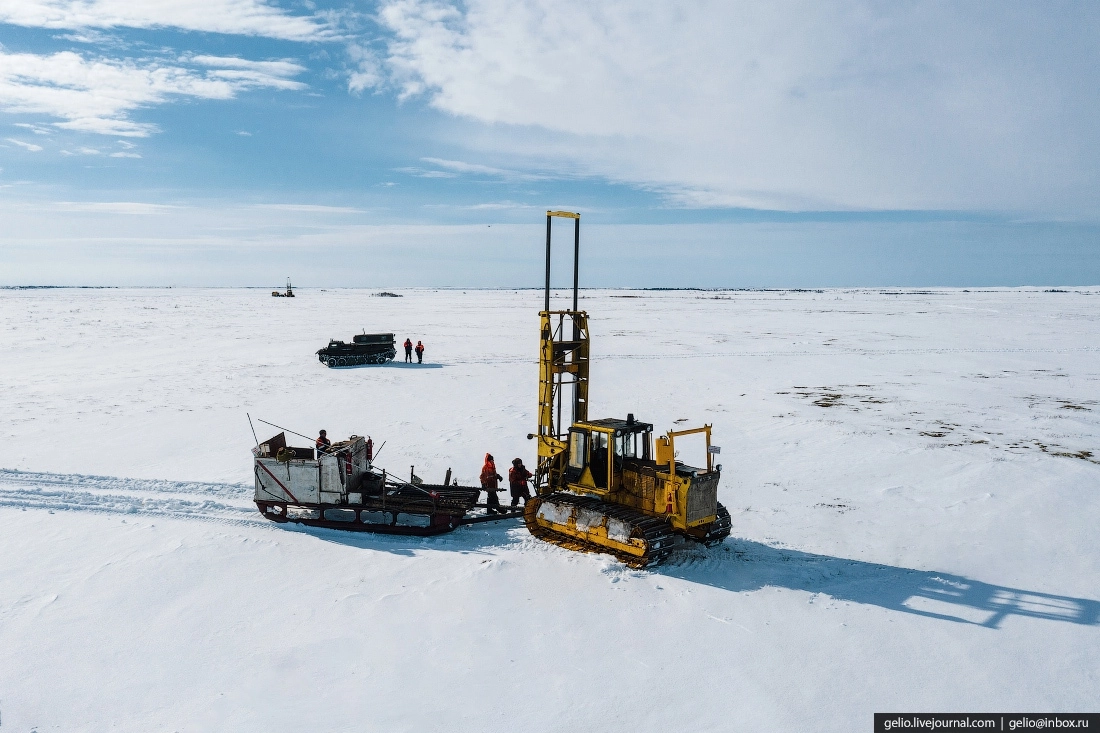

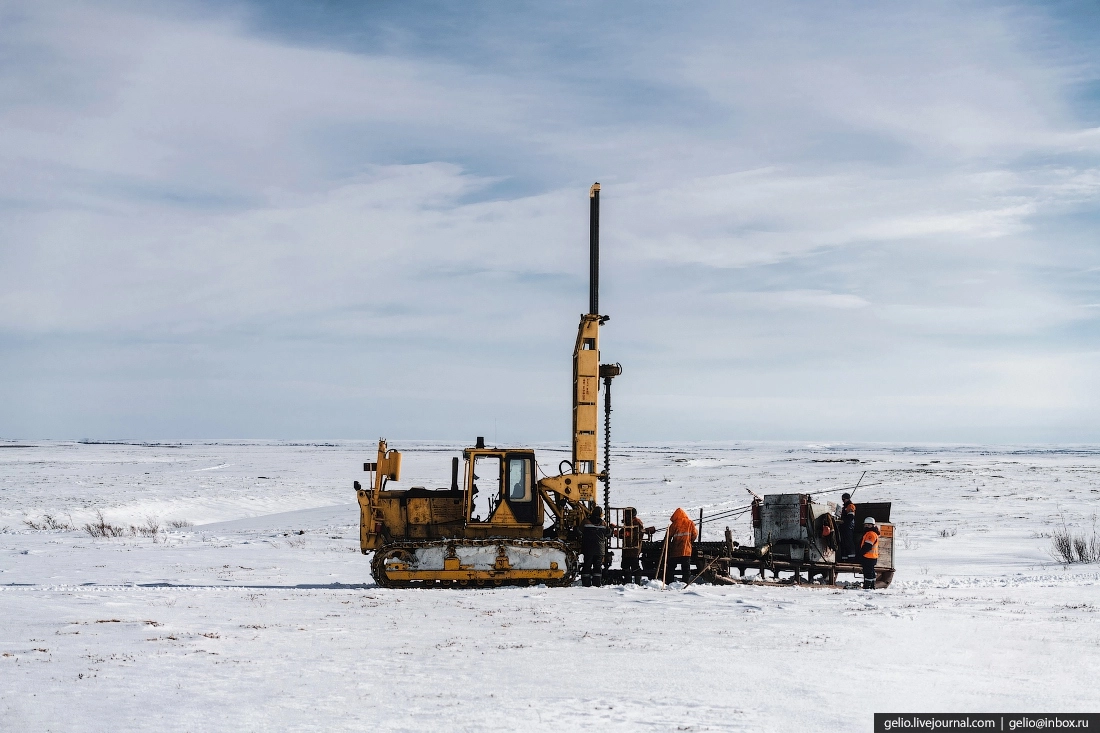

18. Идущие следом за топографами самоходные буровые станки осуществляют бурение взрывных скважин.

© Слава Степанов/gelio.livejournal.com

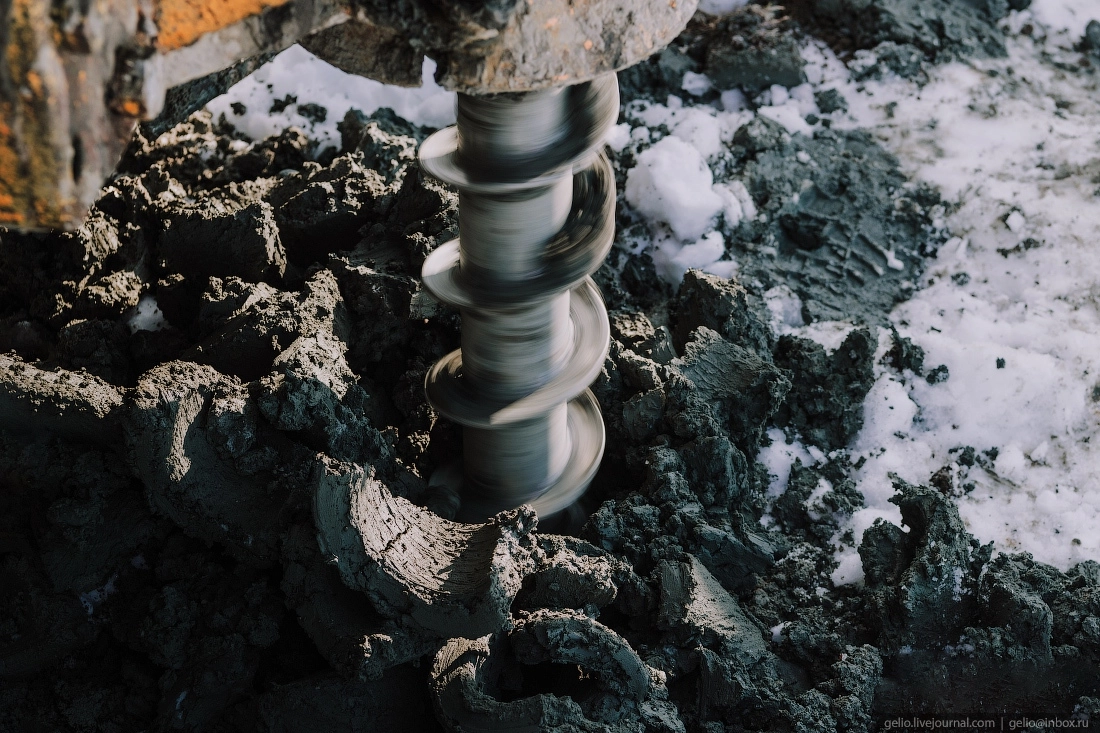

19. Вращательное роторное шнековое бурение.

© Слава Степанов/gelio.livejournal.com

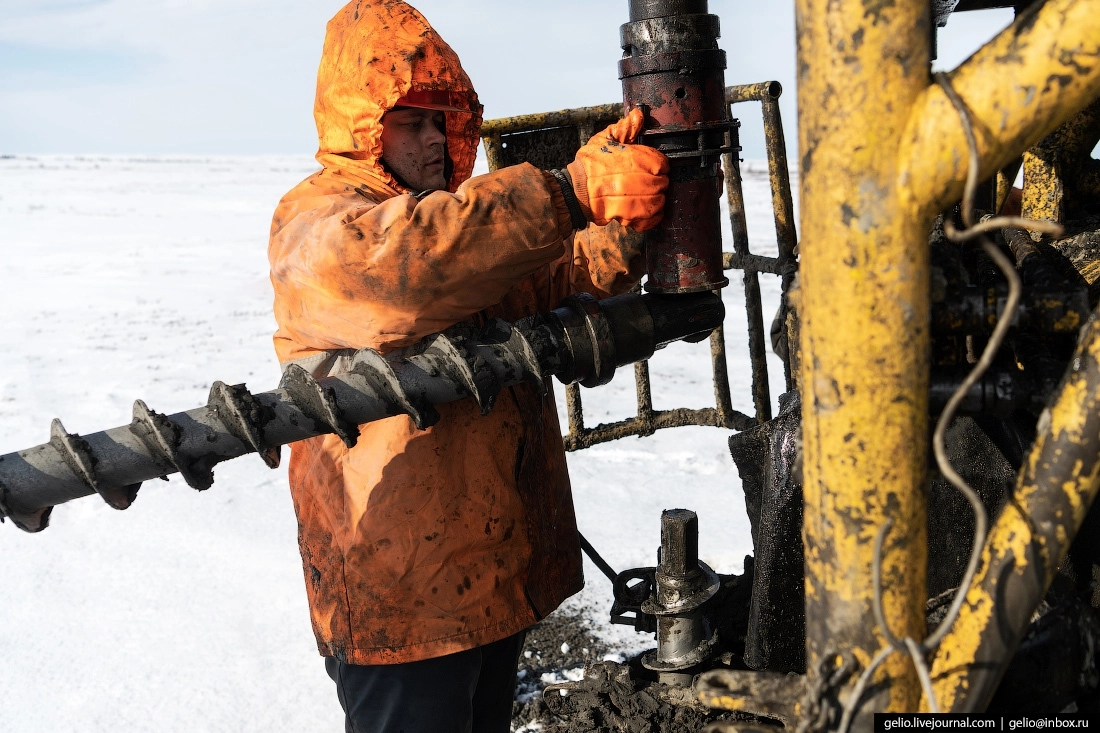

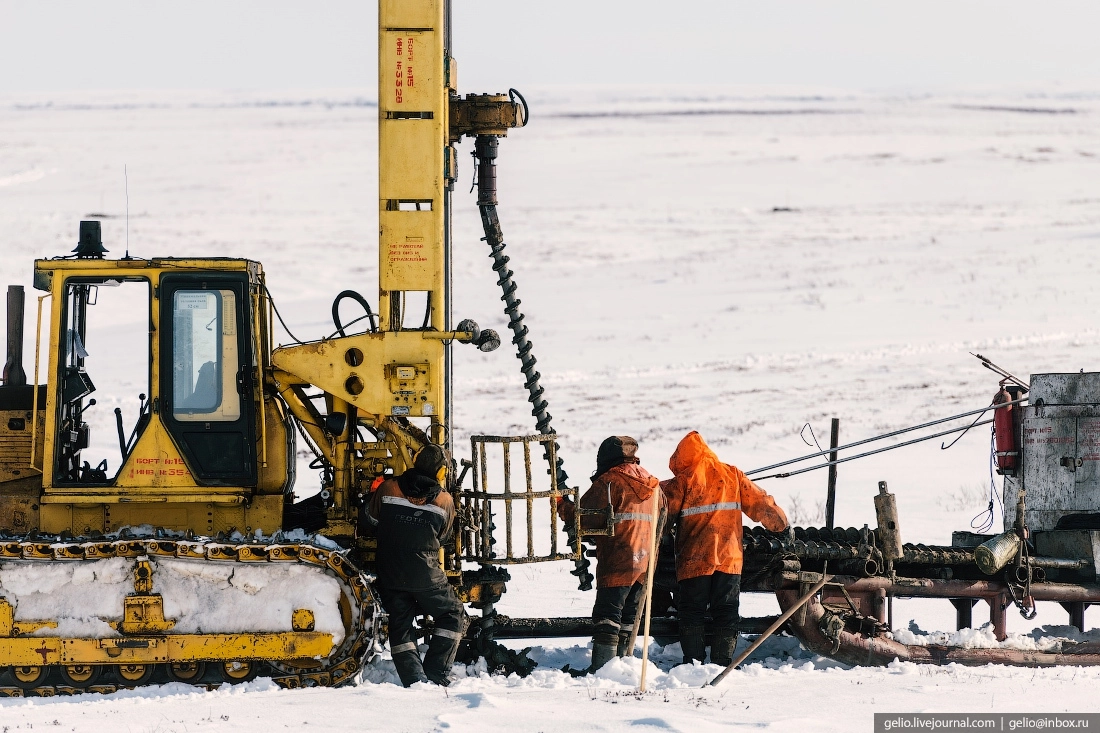

20. Буровая бригада в процессе наращивания шнековой колонны.

© Слава Степанов/gelio.livejournal.com

21.

© Слава Степанов/gelio.livejournal.com

22. Помбурам жарко даже в условиях субарктического холода.

© Слава Степанов/gelio.livejournal.com

23. После того как скважина пробурена, в неё опускаются заряд тротиловых шашек. По сигналу сейсмостанции заряд взрывается, возбуждая в толще пород упругие волны, которые, отражаясь от подземных границ, регистрируются высокочувствительными сейсмическими датчиками — сейсмоприемниками. Взрывные работы проводятся преимущественно ночью, когда ветер слабее, а также чтобы свести к минимуму воздействие сторонних шумов.

© Слава Степанов/gelio.livejournal.com

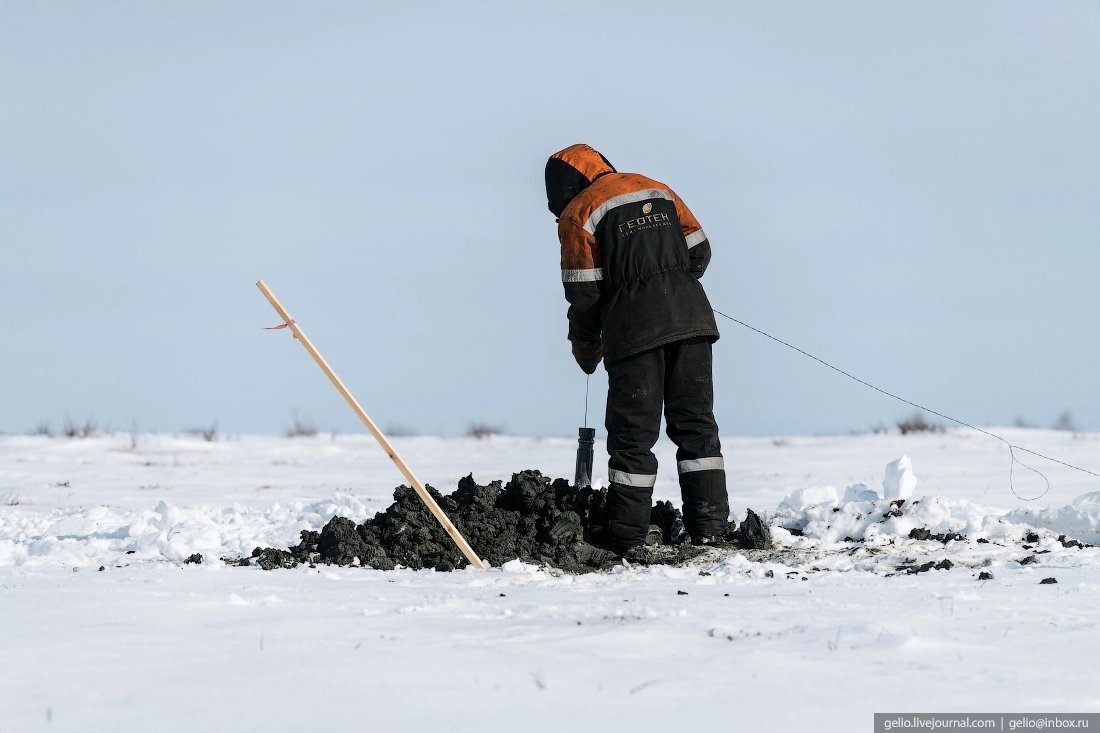

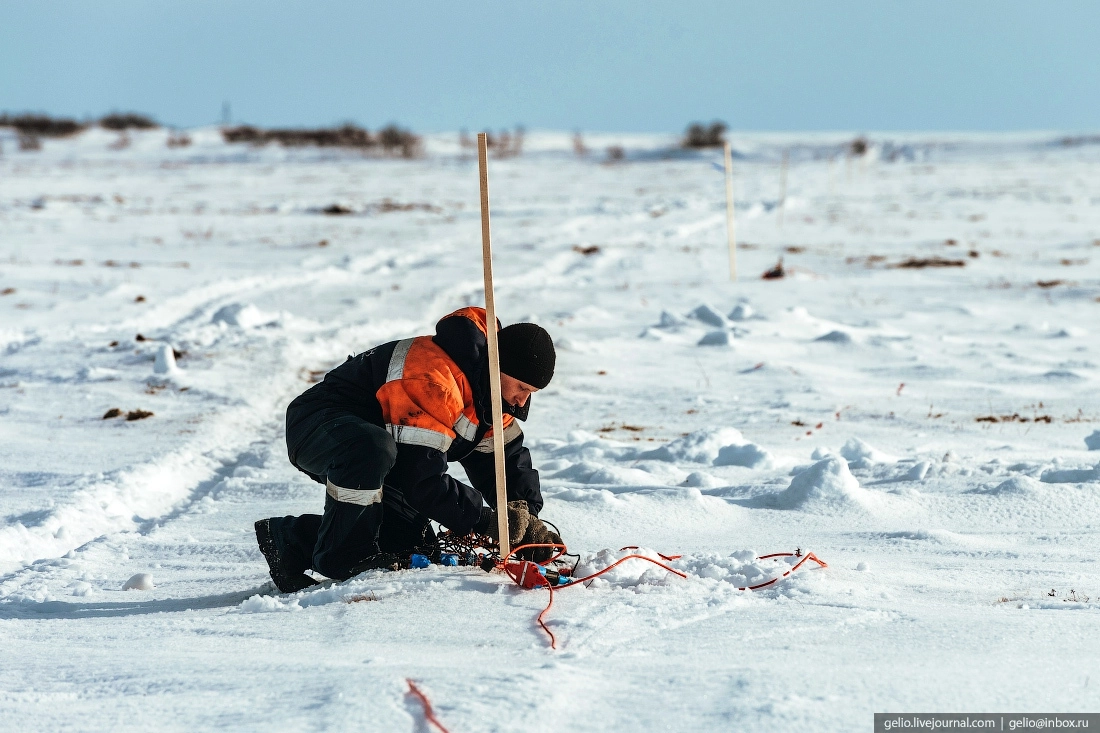

24. Установка сейсмоприёмников. Зарегистрированные ими колебания — сейсмограммы, обрабатываются специальными вычислительными комплексами. После геолого-геофизической интерпретации эта информация дает представление о строении земной толщи и наиболее перспективных для скопления углеводородов участках — залежах.

© Слава Степанов/gelio.livejournal.com

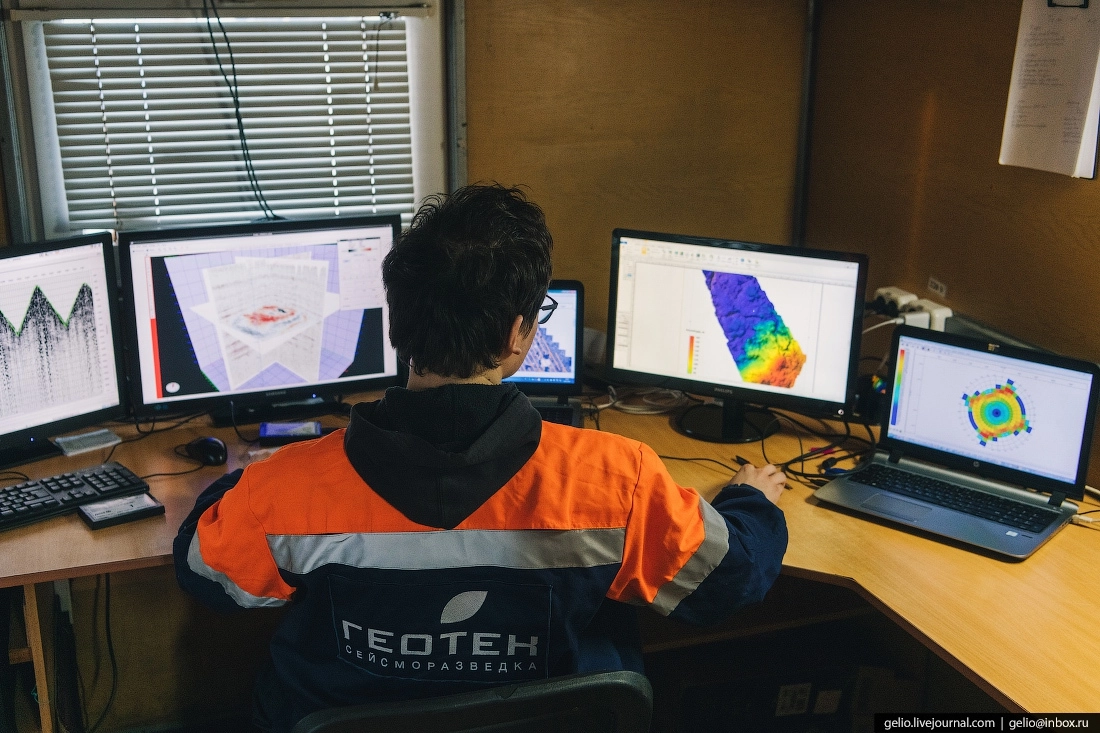

25. Полевой контроль качества с экспресс-обработкой данных полевых наблюдений осуществляется непосредственно на базе партии.

© Слава Степанов/gelio.livejournal.com

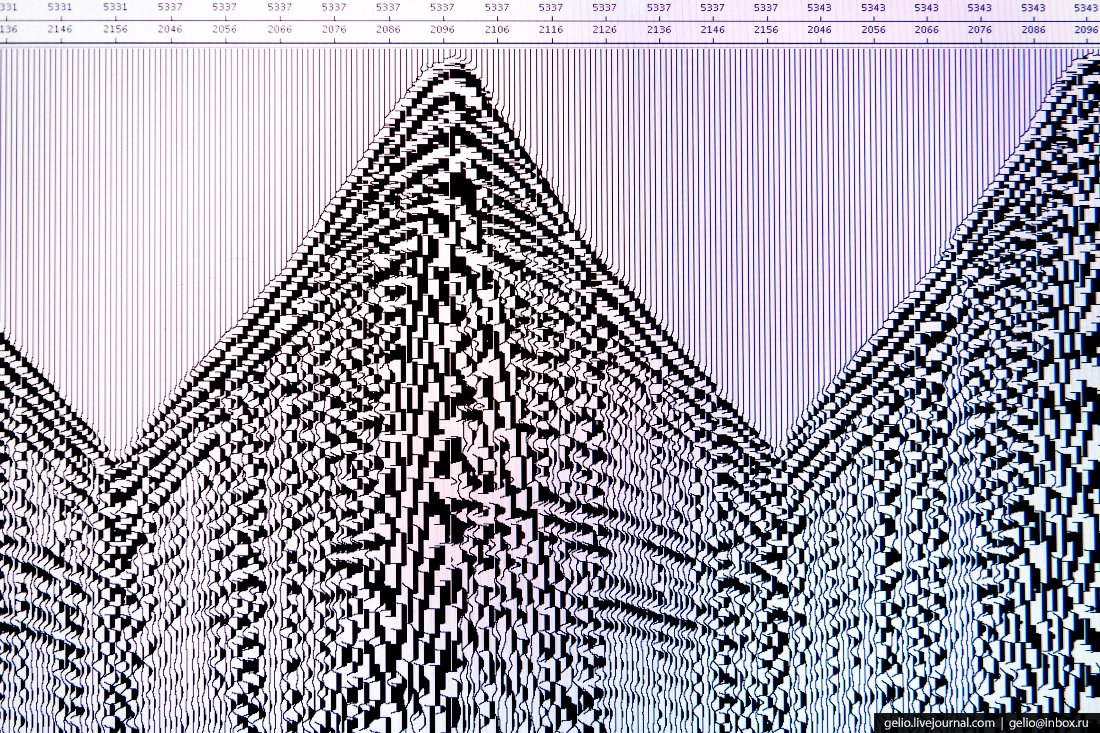

26. Фрагмент сейсмограммы.

© Слава Степанов/gelio.livejournal.com

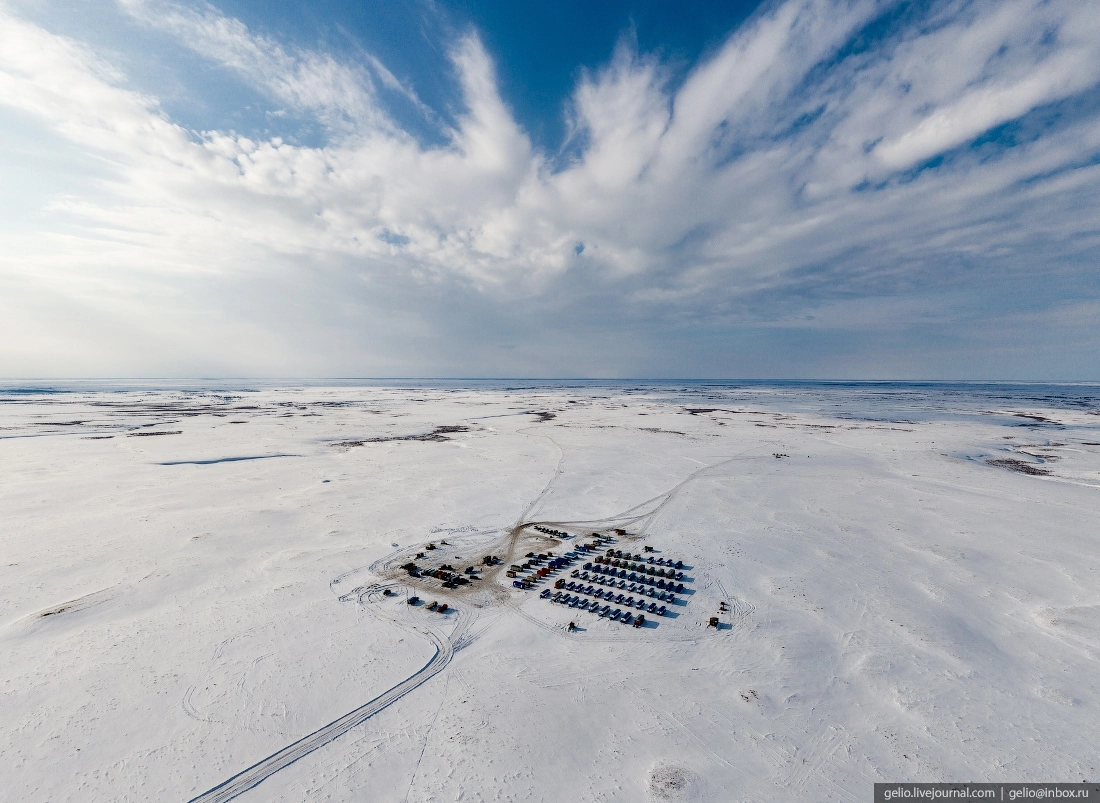

27. Полевой лагерь СП-100 «ГЕОТЕК Сейсморазведка» находился за Полярным кругом.

© Слава Степанов/gelio.livejournal.com

28.

© Слава Степанов/gelio.livejournal.com

29. Диспетчер в процессе работы. Она выдаёт задания водителям, ведёт табели и путевые листы, а также считает расход ГСМ.

© Слава Степанов/gelio.livejournal.com

30. Возвращение техники в партию с ночной смены.

© Слава Степанов/gelio.livejournal.com

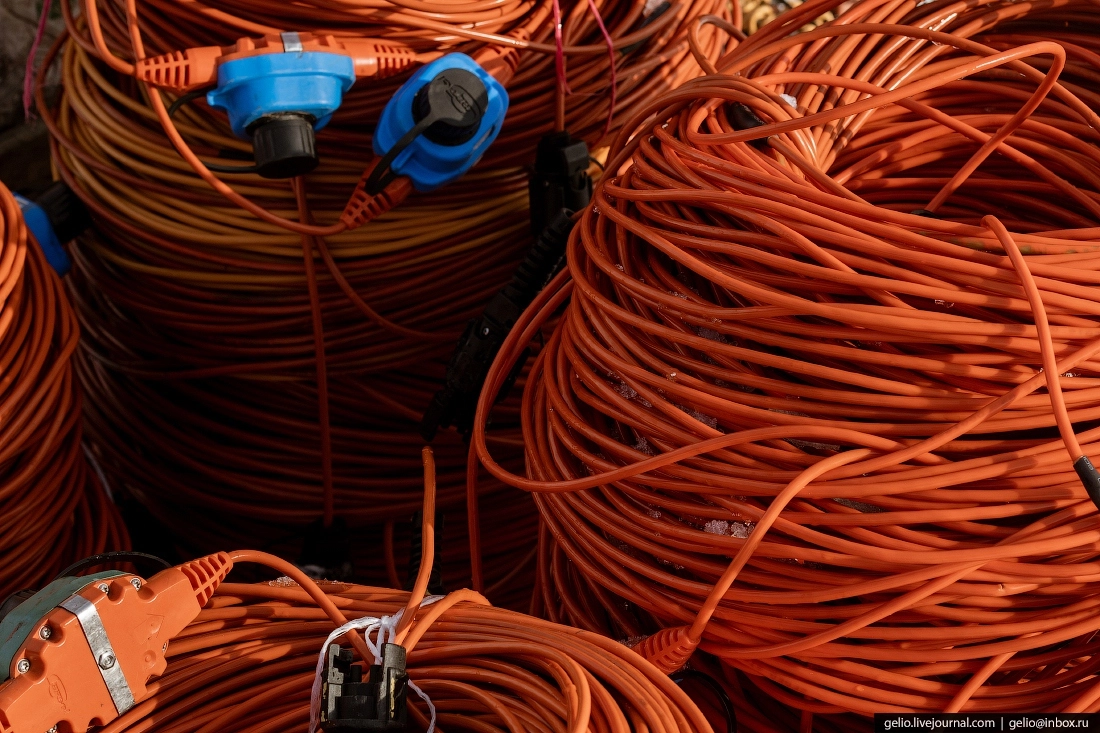

31. «Сейсмокосы». По-научному: четырехканальное звено полевой телеметрической системы сбора данных. Синие коробки — FDU (Field Digital Unit), полевые цифровые модули, каждый из которых — маленький, но мощный компьютер, преобразующий аналоговый сигнал датчиков в цифровую кодовую последовательность и передающий данные по цифровому кабелю в реальном времени с частотой дискретизации 2 мс.

© Слава Степанов/gelio.livejournal.com

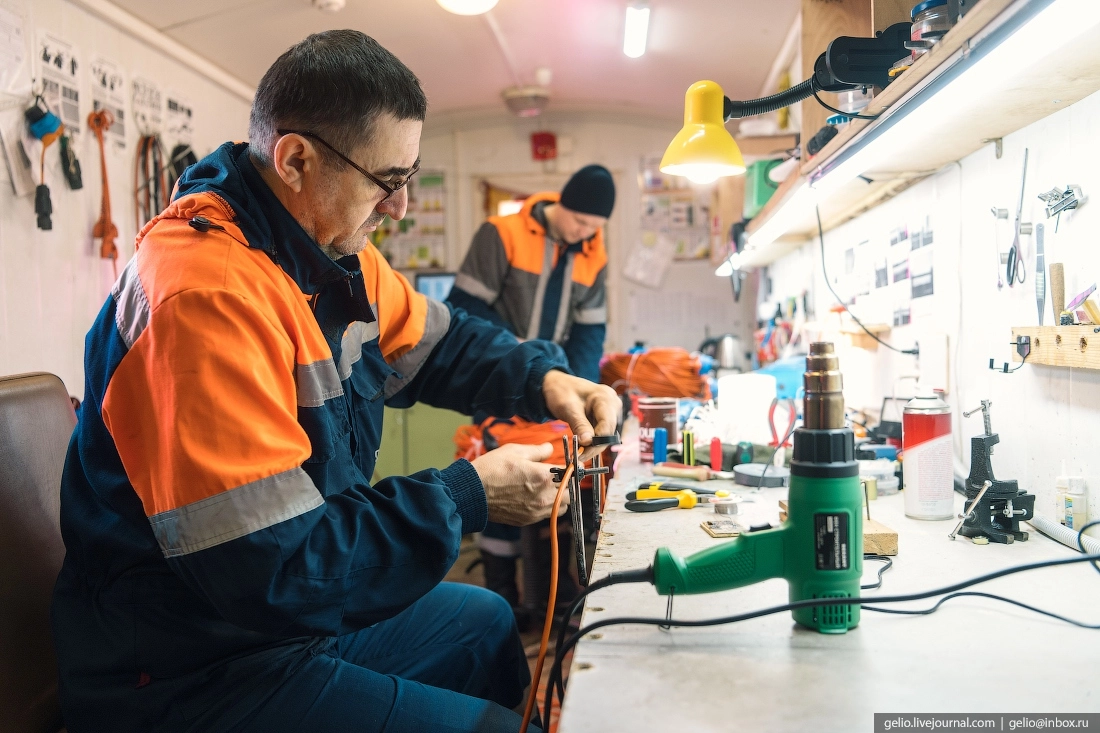

32. Геофизическая мастерская-лаборатория (ГМЛ) на базе партии, где производится текущий ремонт, поверка и контроль работоспособности элементов сейсморегистрирующей установки.

© Слава Степанов/gelio.livejournal.com

33. Предупреждающие аншлаги. Сейсмический аналог «лежачего полицейского».

© Слава Степанов/gelio.livejournal.com

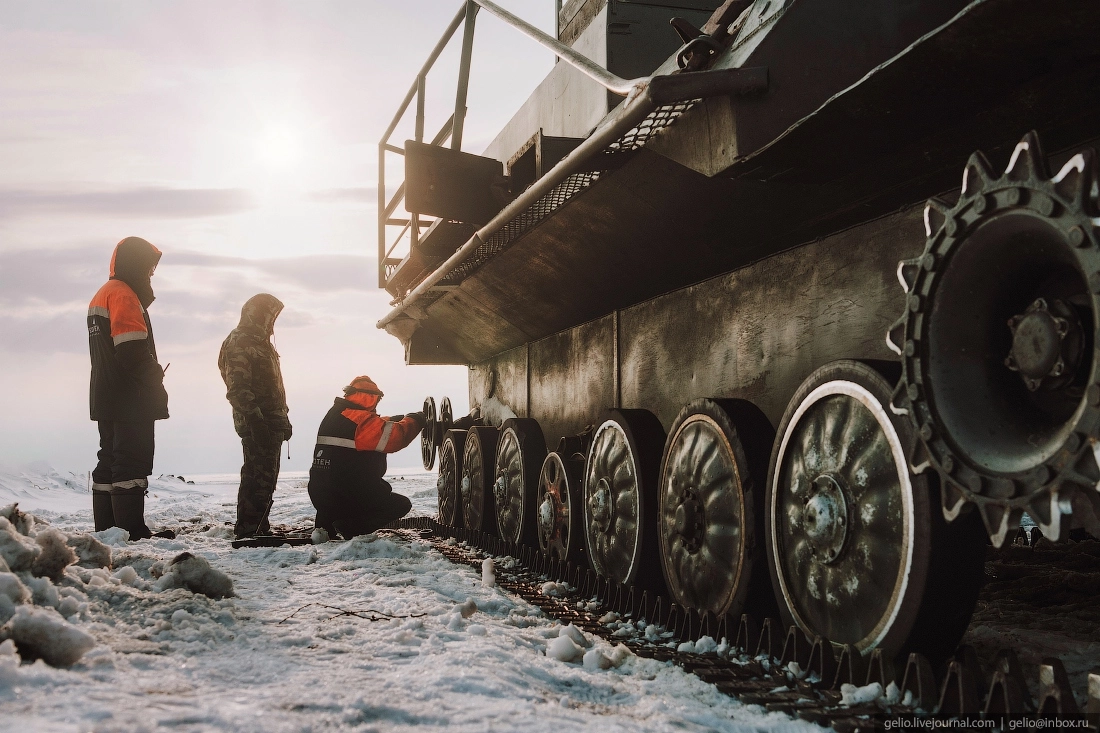

34. Мелкий ремонт «ленивца» (поддерживающего катка).

© Слава Степанов/gelio.livejournal.com

35.

© Слава Степанов/gelio.livejournal.com
